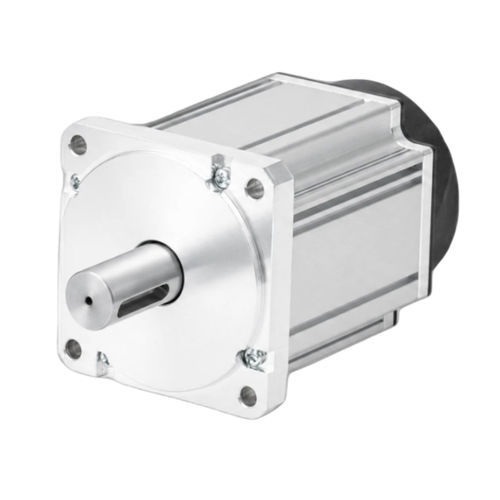

Серводвигатель AC ACSM80B220 В5 полюсовдля промышленного применения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- AC
- Напряжение
- 220 В
- Количество полюсов
- 5 полюсов
- Применение
- для промышленного применения
- Другие характеристики
- высокоточный, высокое разрешение, со встроенным энкодером, закрытый контур, с сервоприводом
- Мощность
0,75 kW
(1,02 hp)- Интенсивность
МАКС.: 13,5 A
МИН.: 4,5 A
- Момент
МАКС.: 7,17 Nm
(5,288321 ft.lb)МИН.: 2,39 Nm
(1,762774 ft.lb)- Скорость вращения
МАКС.: 6 000 rpm
(37 699,1118 rad.min-1)МИН.: 3 000 rpm
(18 849,5559 rad.min-1)- Диаметр
80 mm
(3,15 in)
Описание
Обзор продукта
Корпус 80 мм, 5-полюсный AC серводвигатель, 750 W, 220 V. Номинальная скорость 3000 RPM, номинальный момент 2.39 N·m, максимальная скорость до 6000 RPM. Оснащён 17-битным абсолютным энкодером для точной обратной связи по положению. Предназначен для промышленных систем управления движением.
Ключевые характеристики
Информация о детали
Номер детали: ACSM80B-02430A6-TJA
Электрические и механические характеристики
Номинальная мощность: 0.75 kW
Номинальное напряжение: 220 V
Номинальный момент: 2.39 N·m
Пиковый момент: 7.17 N·m
Номинальный ток: 4.5 Arms
Пиковый ток: 13.5 Arms
Номинальная скорость: 3000 RPM
Максимальная скорость: 6000 RPM
Коэффициент момента: 0.53 N·m/A
ЭДС реакции: 32.8 V/Krpm
Фазное сопротивление (L-L): 1.2 Ω
Фазная индуктивность (L-L): 4.2 mH
Инерция ротора: 1.5×10⁻⁴ kg·m²
Число пар полюсов: 5
Совместимый привод: ACSDP100H-75 / ACSDP100E-75
Энкодер и защита
Тип энкодера: 17-битный абсолютный
Класс изоляции: F
Механические размеры
Размер корпуса: 80 mm
Длина корпуса (без тормоза): 96 mm
Длина корпуса (с тормозом): 133 mm
Кривая момент-скорость
Кривая момент-скорость и механический чертёж предоставляются для справки по характеристикам и монтажу.
Технические характеристики
Корпус 80 мм, 5-полюсный AC серводвигатель, 750 W, 220 V. Номинальная скорость 3000 RPM, номинальный момент 2.39 N·m, максимальная скорость до 6000 RPM. Оснащён 17-битным абсолютным энкодером для точной обратной связи по положению. Предназначен для промышленных систем управления движением.
Ключевые характеристики
- Номинальная мощность: 750 W
- Номинальная скорость: 3000 RPM
- Максимальная скорость: 6000 RPM
- Номинальный момент: 2.39 N·m
- Энкодер: 17-битный абсолютный
Информация о детали
Номер детали: ACSM80B-02430A6-TJA
Электрические и механические характеристики
Номинальная мощность: 0.75 kW
Номинальное напряжение: 220 V
Номинальный момент: 2.39 N·m
Пиковый момент: 7.17 N·m
Номинальный ток: 4.5 Arms
Пиковый ток: 13.5 Arms
Номинальная скорость: 3000 RPM
Максимальная скорость: 6000 RPM
Коэффициент момента: 0.53 N·m/A
ЭДС реакции: 32.8 V/Krpm
Фазное сопротивление (L-L): 1.2 Ω
Фазная индуктивность (L-L): 4.2 mH
Инерция ротора: 1.5×10⁻⁴ kg·m²
Число пар полюсов: 5
Совместимый привод: ACSDP100H-75 / ACSDP100E-75
Энкодер и защита
Тип энкодера: 17-битный абсолютный
Класс изоляции: F
Механические размеры
Размер корпуса: 80 mm
Длина корпуса (без тормоза): 96 mm
Длина корпуса (с тормозом): 133 mm
Кривая момент-скорость
Кривая момент-скорость и механический чертёж предоставляются для справки по характеристикам и монтажу.
Технические характеристики
- Корпус: 80 mm
- Полюса: 5-полюсный
- Номинальная мощность: 750 W (0.75 kW)
- Номинальное напряжение: 220 V
- Номинальная скорость: 3000 RPM
- Максимальная скорость: 6000 RPM
- Номинальный момент: 2.39 N·m
- Пиковый момент: 7.17 N·m
- Номинальный ток: 4.5 Arms
- Пиковый ток: 13.5 Arms
- Коэффициент момента: 0.53 N·m/A
- ЭДС реакции: 32.8 V/Krpm
- Фазное сопротивление (L-L): 1.2 Ω
- Фазная индуктивность (L-L): 4.2 mH
- Инерция ротора: 1.5×10⁻⁴ kg·m²
- Число пар полюсов: 5
- Энкодер: 17-битный абсолютный энкодер
- Класс изоляции: F
- Совместимые приводы: ACSDP100H-75, ACSDP100E-75
- Длина корпуса (без тормоза): 96 mm; с тормозом: 133 mm
