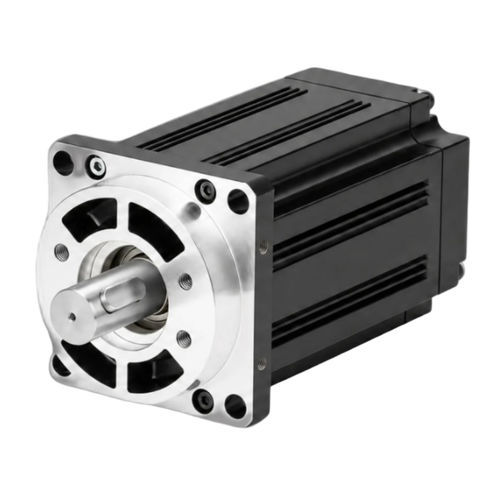

Серводвигатель AC ACSM130N220 В4 полюсавысокий крутящий момент
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- AC
- Напряжение
- 220 В
- Количество полюсов
- 4 полюса
- Другие характеристики
- высокий крутящий момент, для регулирования движения, со встроенным энкодером, с сервоприводом
- Мощность
1 kW
(1,36 hp)- Интенсивность
4 A
- Момент
МАКС.: 12 Nm
(8,850746 ft.lb)МИН.: 4 Nm
(2,950249 ft.lb)- Скорость вращения
2 500 rpm
(15 707,9633 rad.min-1)- Диаметр
130 mm
(5,12 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: -20 °C
(-4 °F)
Описание
Обзор продукта
Корпус 130 мм, 4-полюсный AC серводвигатель, номинальная мощность 1.0 kW (1000 W), 220 V, 2500 RPM. Номинальный момент 4 N·m, пиковый момент 12 N·m. Встроенный 23-битный абсолютный энкодер для позиционной обратной связи. Подходит для систем позиционирования и управления движением с компактным корпусом 130 мм.
Ключевые характеристики
Идентификаторы
Номер детали: ACSM130N-04025B4-MH
Альт. мощность: 1000 W
Номинальное напряжение: 220 V
Электрические и механические характеристики
Номинальная мощность: 1.0 kW
Номинальное линейное напряжение: 220 V
Номинальный линейный ток: 4.0 A
Номинальная скорость: 2500 RPM
Номинальный момент: 4 N·m
Пиковый момент: 12 N·m
ЭДС: 72 V/1000 r.min
Коэффициент момента: 1.0 N·m/A
Инерция ротора: 0.85×10⁻³ kg·m²
Сопротивление фазы (L-L): 2.76 Ω
Индуктивность фазы (L-L): 6.42 mH
Электрическая постоянная времени: 2.32 ms
Масса: 6.2 kg
Совместимые приводы: ACSDP100H-75 / ACSDP100E-75
Энкодер и защита
Тип энкодера: 23-битный абсолютный
Класс изоляции: Класс B
Температура окружающей среды: -20°C ~ +40°C
Влажность окружающей среды: < 90% RH (без конденсации)
Механические размеры
Размер рамы: 130 мм
Длина корпуса (без тормоза): 166 мм
Длина корпуса (с постоянным магнитным тормозом): 236 мм
Длина корпуса (с электромагнитным тормозом): 223 мм
Диаграммы и графики
Кривые «момент-скорость» и механические чертежи предоставлены для оценки характеристик и ориентиров по установке.
Технические характеристики
Корпус 130 мм, 4-полюсный AC серводвигатель, номинальная мощность 1.0 kW (1000 W), 220 V, 2500 RPM. Номинальный момент 4 N·m, пиковый момент 12 N·m. Встроенный 23-битный абсолютный энкодер для позиционной обратной связи. Подходит для систем позиционирования и управления движением с компактным корпусом 130 мм.
Ключевые характеристики
- Номинальная мощность: 1.0 kW
- Номинальная скорость: 2500 RPM
- Номинальный момент: 4 N·m
- Пиковый момент: 12 N·m
- Энкодер: 23-битный абсолютный
Идентификаторы
Номер детали: ACSM130N-04025B4-MH
Альт. мощность: 1000 W
Номинальное напряжение: 220 V
Электрические и механические характеристики
Номинальная мощность: 1.0 kW
Номинальное линейное напряжение: 220 V
Номинальный линейный ток: 4.0 A
Номинальная скорость: 2500 RPM
Номинальный момент: 4 N·m
Пиковый момент: 12 N·m
ЭДС: 72 V/1000 r.min
Коэффициент момента: 1.0 N·m/A
Инерция ротора: 0.85×10⁻³ kg·m²
Сопротивление фазы (L-L): 2.76 Ω
Индуктивность фазы (L-L): 6.42 mH
Электрическая постоянная времени: 2.32 ms
Масса: 6.2 kg
Совместимые приводы: ACSDP100H-75 / ACSDP100E-75
Энкодер и защита
Тип энкодера: 23-битный абсолютный
Класс изоляции: Класс B
Температура окружающей среды: -20°C ~ +40°C
Влажность окружающей среды: < 90% RH (без конденсации)
Механические размеры
Размер рамы: 130 мм
Длина корпуса (без тормоза): 166 мм
Длина корпуса (с постоянным магнитным тормозом): 236 мм
Длина корпуса (с электромагнитным тормозом): 223 мм
Диаграммы и графики
Кривые «момент-скорость» и механические чертежи предоставлены для оценки характеристик и ориентиров по установке.
Технические характеристики
- Рама: 130 мм
- Поля: 4
- Номинальная мощность: 1.0 kW (1000 W)
- Номинальное напряжение: 220 V
- Номинальная скорость: 2500 RPM
- Номинальный момент: 4 N·m
- Пиковый момент: 12 N·m
- Энкодер: 23-битный абсолютный
- ЭДС: 72 V/1000 r.min
- Коэффициент момента: 1.0 N·m/A
- Инерция ротора: 0.85×10⁻³ kg·m²
- Сопротивление фазы (L-L): 2.76 Ω
- Индуктивность фазы (L-L): 6.42 mH
- Электрическая постоянная времени: 2.32 ms
- Масса: 6.2 kg
- Совместимые приводы: ACSDP100H-75, ACSDP100E-75
- Рабочая среда: -20°C до +40°C, < 90% RH (без конденсации)
- Типичный номер детали: ACSM130N-04025B4-MH
