Цилиндрический станок для шлифования

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Описание

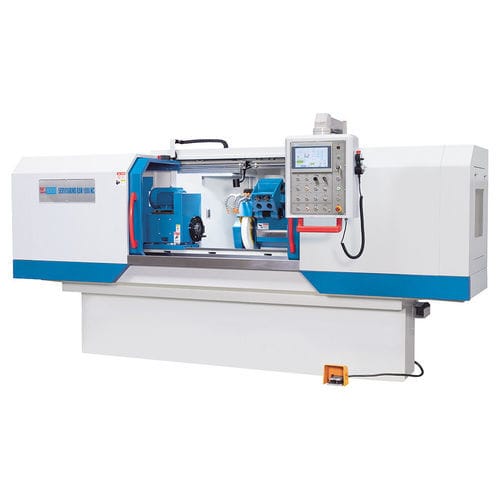

Servogrind® RSM 600 NC — прецизионный круглошлифовальный станок для длинных и тяжёлых заготовок, рассчитанный на единичное и мелкосерийное производство. Современные сервоприводы на обеих осях заменяют традиционный гидравлический агрегат, повышая динамику, точность и эффективность. Поворотное устройство для внутреннего шлифования расширяет возможности применения. Жёсткая станина, шлифованные направляющие и мощные приводы шпинделей обеспечивают высокую жёсткость и повторяемость. NC-система с сенсорным экраном позволяет работать без навыков программирования и упрощает управление.

Ключевые особенности

• Числовое управление с сенсорным экраном и готовыми циклами
• Возможность наружного и внутреннего цилиндрического шлифования
• Серводвигатели на обеих осях (без гидравлики)
• Поворотный стол и поворотная рабочая шпиндельная головка
• Широкий набор стандартного оборудования

Станина

• Тяжёлая станина для прецизионной обработки крупных и тяжёлых заготовок
• Поворотный стол перемещается по широким призмам с шлифованной поверхностью для эффективного гашения вибраций
• Конструкция равномерно распределяет вес стола и заготовки, минимизируя крутящий момент и повышая жёсткость
• Прочная задняя бабка обеспечивает стабильную фиксацию между центрами

Подача

• Серво-конвенциональная система подачи вместо гидравлики обеспечивает плавное и безвибрационное перемещение
• Качественные серводвигатели дают точность и динамику, сопоставимую с современными ЧПУ
• Точные и воспроизводимые установки подачи с электронными упорами
• Преднапряжённые шарико-винтовые пары на всех осях снижают трение и момент отворачивания
• Снижение тепловыделения обеспечивает стабильность в длительной работе и уменьшает износ
• Приводы, шпиндели и измерительные системы защищены кожухами и требуют минимального обслуживания

Шпиндельный узел шлифования

• Шпиндельный узел перемещается по высококачественным линейным направляющим для максимальной точности позиционирования
• Шлифовальный шпиндель широко опирается на подшипники для высокой точности и качества поверхности при черновой и чистовой обработке
• Устройство для внутреннего шлифования при необходимости вводится в рабочую зону и приводится отдельным мотором

Привод рабочей шпиндели

• Рабочая шпиндельная головка имеет возможность поворота; скорость шпинделя бесступенна
• В стандартную комплектацию входит 3-кулачковый патрон Ø 200 мм с хорошей концентричностью

Оборудование и обслуживание

• Большие дверцы для удобного доступа в полностью ограждённую рабочую зону
• Централизованная панель управления; все параметры отображаются на сенсорном мониторе
• Светодиодная подсветка для видимости и безопасности
• Автоматическая централизованная система смазки
• Портативный электронный маховик для упрощения наладки
• Люнет в стандартной комплектации для длинных заготовок; система охлаждения, правильный инструмент, устройство балансировки шлифовального круга и монтажные инструменты входят в комплект

Система ЧПУ

• ЧПУ позиционирования позволяет комбинировать черновое, чистовое шлифование и выхаживание за один цикл
• Отдельные циклы задаются через сенсорный экран без программирования
• Удобная интерфейсная панель с меню для продольного и поперечного круглого шлифования
• Детализированные графики помогают оператору вводить данные и отображают текущее состояние обработки

Технические характеристики

• Модель: Servogrind® RSM 600 NC
• Высота центров: 180 мм
• Диапазон шлифования: 8 мм — 320 мм
• С люнетом: 15 мм — 150 мм
• Длина шлифования: 600 мм
• Диаметр внутр. шлиф. с люнетом: 35 мм — 100 мм
• Диаметр внутр. шлиф. без люнета: 30 мм — 100 мм
• Глубина внутр. шлиф.: 125 мм
• Макс. масса детали между центрами: 100 кг
• Угол поворота стола: -2° / +9°
• Окружная скорость круга: 45 м/с
• Ход шлифовальной головки: 195 мм
• Угол поворота рабочего шпинделя: 90°
• Конус рабочего шпинделя: 4 MT
• Диаметр патрона: 200 мм
• Частоты вращения рабочего шпинделя: 25 1/min - 500 1/min
• Частота вращения шлифовального шпинделя: 2.140 1/min
• Частота внутр. шлифовального шпинделя: 10.000 1/min
• Ход задней бабки: 30 мм
• Мощность шлифовального шпинделя: 4 kW
• Мощность внутр. шлифования: 1,1 kW
• Мощность рабочей шпиндели / насоса: 0,75 / 0,13 kW
• Размеры круга: 400 mm x 50 mm x 203 mm
• Внутренний круг (макс.): 40 mm x 25 mm x 13 mm
• Габариты (Д x Ш x В): 3,03 m x 2,3 m x 2 m
• Масса: 2.800 kg
