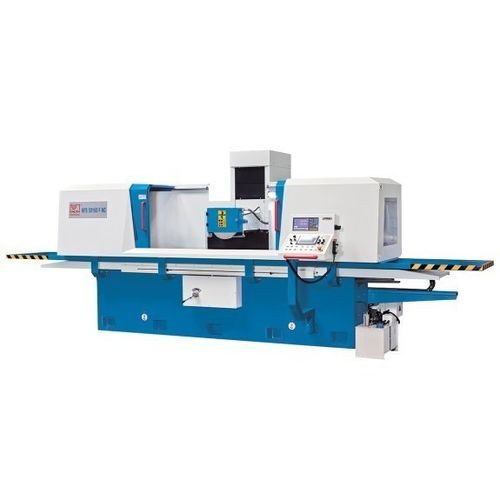

Станок для шлифования поверхность HFS 60160 F NC

для крупногабаритных деталейс магнитным зажимным кольцомПУ

Описание
Эта серия плоскошлифовальных станков обрабатывает крупные и тяжёлые заготовки с допусками, необходимыми для прецизионного плоского шлифования или для подготовительных работ перед лощением или полировкой. Станина в конструкции «крест-лежак» с передвижной колонной обеспечивает длинное направляющее движение стола и оптимальную передачу нагрузки по всей рабочей зоне. Машина переключается между автоматическим и ручным режимами, применяется для изготовления образцов, ремонта и обучения.

Основные преимущества

• Конструкция с подвижной колонной (крест-лежак) для максимальной устойчивости
• Магнитная прижимная плита с интегрированной функцией размагничивания
• Управление PLC Siemens Smart Line с настраиваемыми циклами шлифования
• NC-управляемые оси Y/Z с серводвигателями
• Удобный ЧМИ с сенсорным экраном
• Электронный маховик для осей Y/Z

Рабочая зона
Размеры стола: 600 mm x 1600 mm
Расстояние от центра шпинделя до стола: 600 mm
Грузоподъёмность стола (макс.): 1300 kg
Высота магнитного патрона: 110 mm
Размеры магнитной плиты: 600 mm x 800 mm (2 позиции)

Ходы
Ход по оси X: 1600 mm
Ход по оси Y: 630 mm

Подача
Гидравлическая подача по X: 5 m/min - 25 m/min
Подача по Y: 50 mm/min - 500 mm/min
Глубина подачи по Y: 0,005 mm - 0,05 mm
Подача по Z: 50 mm/min - 1500 mm/min
Авт. подача по Z: 0 mm/min - 30 mm/min

Шлифовальный круг
Размеры круга: 350 mm x 40 mm x 127 mm
Скорость: 1450 1/min

Мощности
Главный привод: 7,5 kW
Гидравлический мотор: 5,5 kW
Серводвигатель Y: 2 kW
Серводвигатель Z: 0,5 kW

Габариты и масса
Габариты (Д x Ш x В): 5,5 m x 2,75 m x 2,7 m
Масса: 7000 kg

Детали конструкции
Станина и общая конструкция

• Массивная станина с усиляющими рёбрами, крест-лежак с подвижной колонной и горизонтальным шпинделем обеспечивает высокую жёсткость при значительных нагрузках
• Большая рабочая зона позволяет обрабатывать крупноразмерные заготовки или несколько деталей за один зажим
• Высокопроизводительная система охлаждения входит в стандартную комплектацию

Управление

• Циклы шлифования для плоскостей и пазов доступны и редактируются через сенсорный экран
• ШВП с предварительным натягом и мощные серводвигатели по осям Y и X обеспечивают точность и повторяемость
• Электронный маховик для осей Y и Z упрощает наладку и ручное позиционирование
• В автоматическом режиме параметры черновой и чистовой обработки, количество «искра-ходов» и возврат в ноль выполняются автоматически

Шпиндель

• Шпиндель большого размера, динамически уравновешенный, полностью герметичный и с постоянной смазкой
• Преднагруженные прецизионные подшипники для стабильной работы и надёжности

Гидравлика

• Тихая работа и низкий нагрев для непрерывной эксплуатации
• Гидравлическая продольная подача стола бесступенчато регулируется, поддерживает постоянную скорость и плавные развороты
• Внешний гидравлический агрегат с масляным охладителем обеспечивает термическую стабильность

Магнитная прижимная плита

• Крупные магнитные пластины в стандартной комплектации для безискривого зажима по всей поверхности
• Современная система управления обеспечивает надёжную удерживающую силу и эффективное размагничивание

Технические характеристики

• Модель: HFS 60160 F NC
• Марка: KNUTH
• Размеры стола: 600 mm x 1600 mm
• Расстояние шпиндель центр - стол: 600 mm
• Макс. нагрузка на стол: 1300 kg
• Высота магнитной плиты: 110 mm
• Магнитная плита: 600 mm x 800 mm (2 позиции)
• Ход X: 1600 mm
• Ход Y: 630 mm
• Гидравлическая подача X: 5 - 25 m/min
• Подача Y: 50 - 500 mm/min
• Глубина подачи Y: 0,005 - 0,05 mm
• Подача Z: 50 - 1500 mm/min
• Авт. подача Z: 0 - 30 mm/min
• Круг: 350 x 40 x 127 mm, 1450 1/min
• Главный привод: 7,5 kW ; гидравлика: 5,5 kW
• Серводвигатели: Y = 2 kW ; Z = 0,5 kW
• Габариты: 5,5 m x 2,75 m x 2,7 m
• Масса: 7000 kg
• Управление: Siemens Smart Line PLC с сенсорным экраном; редактируемые циклы шлифования; NC-управляемые оси Y/Z
