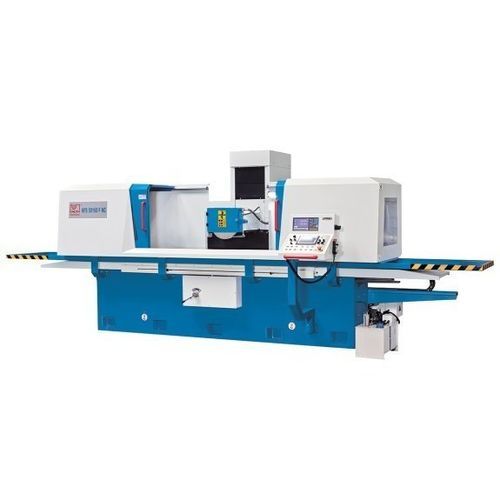

Станок для шлифования поверхность HFS 50160 F NC

для крупногабаритных деталейс магнитным зажимным кольцомс подвижной стойкой

Описание
Эта серия плоскошлифовальных станков предназначена для обработки крупных и тяжёлых заготовок, требующих прецизионного плоского шлифования или подготовки к лощению/полированию. Станина крестового типа с передвижной колонной обеспечивает длинное направление стола и оптимальную передачу нагрузки по рабочей зоне. Возможна работа в автоматическом и ручном режимах для изготовления образцов, ремонта и обучения операторов.

Основные преимущества

• Конструкция с передвижной стойкой для максимальной устойчивости
• Магнитная зажимная плита с встроенной функцией размагничивания
• ПЛК Siemens Smart Line с циклическими программами шлифования
• NC‑управляемые оси Y/Z с серводвигателями
• Интуитивно понятный сенсорный интерфейс и электронный маховик для Y/Z

Управление

• Циклы шлифования для плоскостей и пазов доступны и редактируются через сенсорный экран
• ШВП с преднатягом и мощные серводвигатели на осях X и Y обеспечивают точность и повторяемость
• Электронный маховик облегчает наладку и ручное позиционирование
• В автоматическом режиме автоматически выполняются параметры черновой/чистовой обработки, ходы «spark‑out» и возврат в нулевую точку

Шлифовальная головка

• Шпиндель большого диаметра, динамически отбалансирован, полностью герметичен и смазывается на весь срок службы
• Преднагруженные прецизионные подшипники для высокой производительности и надёжности

Гидравлика

• Плавная работа и минимальный нагрев для стабильной непрерывной работы
• Гидравлическая продольная подача стола плавно регулируется, поддерживает постоянную скорость и обеспечивает мягкие развороты
• Внешний гидравлический агрегат с масляным охладителем обеспечивает термическую стабильность

Магнитная зажимная плита

• Крупные стандартные магнитные плиты обеспечивают бездеформационное крепление по всей рабочей поверхности
• Современная система управления обеспечивает стабильную удерживающую силу и качественное размагничивание

Технические характеристики

• Размеры стола: 500 mm x 1.600 mm
• Расстояние центр шпинделя — стол: 600 mm
• Макс. нагрузка на стол: 900 kg
• Высота магнитной пластины: 110 mm
• Размеры магнитной пластины: 500 mm x 800 mm (2 пластины)
• Ход X: 1.600 mm
• Ход Y: 500 mm
• Гидравлическая подача X: 5 - 25 m/min
• Подача Y: 50 - 500 mm/min
• Глубина подачи Y: 0,005 - 0,05 mm
• Подача Z: 50 - 1.500 mm/min
• Автоматическая подача Z: 0 - 30 mm/min
• Размеры шлифовального круга: 350 x 40 x 127 mm; скорость: 1.450 rpm
• Мощность главного привода: 7,5 kW
• Гидравлический мотор: 3 kW
• Серводвигатели: Y = 2 kW; Z = 0,5 kW
• Габариты (Д x Ш x В): 6,01 m x 2,5 m x 2,7 m
• Масса: 6.000 kg
