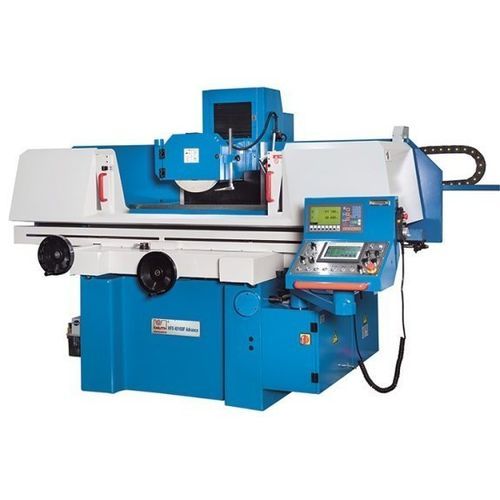

Станок для шлифования поверхность HFS 4080 F Advance

для обрабатываемых деталейс магнитным зажимным кольцомтрадиционный

Краткое описание
Серия HFS F Advance от KNUTH — это линейка традиционных плоскошлифовальных станков с чугунной станиной и управлением на базе Siemens, обеспечивающая автоматизированные режимы работы без сложности полного ЧПУ. Предназначена для цехов, требующих расширенных возможностей традиционной шлифовки.

Основные преимущества

• Магнитная зажимная плита со встроенной функцией размагничивания
• Вертикальная ось со шариковинтовой передачей и серводвигателем для точного позиционирования
• ПЛК Siemens с сенсорным экраном и простой программируемый автоматический режим
• Широкий набор стандартного оборудования (магнитная плита, автоматическая централизованная смазка, охладитель и вытяжка, правка круга, инструменты для балансировки, LED-освещение, руководство)

Подробности

• Станина: Чугунная конструкция обеспечивает жесткость и сопротивление кручению
• Смазка: Автоматическая централизованная смазка всех направляющих
• Защита рабочего пространства: Доступный кожух для удержания СОЖ и абразивных отходов
• Охлаждение и вытяжка: Мощный насос охлаждения в сочетании с вакуумной вытяжкой для удаления пыли и аэрозолей
• Шпиндель: Крупногабаритный, динамически сбалансированный, полностью герметичный шпиндель с постоянной смазкой и предварительно нагруженными подшипниками
• Программирование: Преднагруженная ШВП и серводвигатель по оси Y; электронный маховик для ручной настройки; автоматический режим обрабатывает параметры черновой/чистой обработки, количество искровых ходов и возврат в ноль
• Гидравлика: Гидравлическое продольное перемещение стола с плавным переключением направления; внешний гидравлический агрегат с масляным охладителем для температурной стабильности
• Магнитная плита: Большая мелкополюсная магнитная плита с интегрированным управлением для быстрого зажима и размагничивания

Технические характеристики (сводка)

• Макс. масса заготовки: 500 кг
• Размеры стола: 813 мм x 406 мм
• Расстояние от торца шпинделя до поверхности стола: 580 мм
• Размер магнитной плиты: 800 мм x 400 мм
• Деление шкалы оси Y: 0,005 мм
• Деление шкалы оси Z: 0,02 мм
• Автом. поперечная подача Z: 0,1 мм - 8 мм
• Частота вращения шпинделя: 1.450 1/мин
• Автом. вертикальная подача: 0,005 мм - 0,05 мм
• Ход X: 910 мм
• Ход Y: 450 мм
• Гидр. подача X: 7 - 23 м/мин
• Ускоренный ход Y: 480 мм/мин
• Ускоренный ход Z: 990 мм/мин
• Мощность главного привода: 4 кВт
• Размер шлифовального круга: 350 x 40 x 127 мм
• Габариты (Д x Ш x В): 3,6 м x 2,4 м x 1,9 м
• Масса станка: 3.400 кг

Стандартная комплектация

• Магнитная зажимная плита с размагничиванием
• Автоматическая централизованная смазка
• Защитный кожух рабочей зоны
• Система охлаждения и вытяжная установка
• Устройство правки шлифовального круга и стенд балансировки
• LED-лампа
• ПЛК Siemens с сенсорным экраном (автоматический режим)
• Руководство по эксплуатации и инструмент для обслуживания

Примечания
Станок поставляется с полной базовой комплектацией; доступны дополнительные опции для адаптации к конкретным производственным требованиям.
