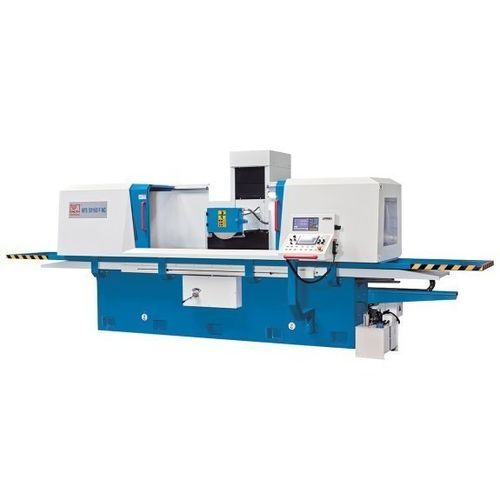

Станок для шлифования поверхность HFS 50100 F NC

для крупногабаритных деталейс магнитным зажимным кольцомс подвижной стойкой

Краткое описание
HFS 50100 F NC — плоскошлифовальный станок с крестовым основанием для обработки крупных и тяжёлых заготовок, требующих прецизионного плоского шлифования или подготовки к лощению и полировке. Передвижная колонна обеспечивает длинное направление стола и оптимальное распределение нагрузки. Переключение между автоматическим и ручным режимами удобно для изготовления образцов, ремонта и обучения персонала.

Основные преимущества

• Конструкция с передвижной колонной и крестовым основанием для максимальной устойчивости
• Крупная магнитная плита с функцией размагничивания
• ПЛК Siemens Smart Line с циклами шлифования и сенсорным HMI
• NC‑управляемые оси Y/Z с сервоприводами
• Гидравлическая бесступенчатая подача по оси X
• Электронный маховик для точного ручного позиционирования Y/Z

Детали

• Ребристая станина и горизонтальный шпиндель обеспечивают жёсткость при больших нагрузках
• Большая рабочая зона позволяет обрабатывать крупные заготовки или несколько деталей в одной оснастке
• Система охлаждения высокой производительности и внешний гидравлический агрегат с масляным охладителем в комплекте

Рабочая зона
Размеры стола: 500 мм x 1.000 мм
Расстояние центр шпиндель — стол: 600 мм
Макс. нагрузка на стол: 700 кг
Высота магнитной плиты: 110 мм
Размеры магнитной плиты: 500 мм x 1.000 мм
Кол-во магнитных плит: 1

Ходы
Ход по X: 1.000 мм
Ход по Y: 500 мм

Подачи
Гидравлич. подача X: 5 м/мин - 25 м/мин
Подача Y: 50 мм/мин - 500 мм/мин
Глубина подачи Y: 0,005 мм - 0,05 мм
Подача Z: 50 мм/мин - 1.500 мм/мин
Автоматическая подача Z: 0 мм/мин - 30 мм/мин

Шлифовальный круг
Размеры круга: 350 мм x 40 мм x 127 мм
Частота вращения: 1.450 об/мин

Мощности
Мощность главного привода: 7,5 кВт
Мощность гидромотора: 3 кВт
Серводвигатель Y: 2 кВт
Серводвигатель Z: 0,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 4,5 м x 2,65 м x 2,7 м
Масса: 5.500 кг

Управление

• Сенсорный экран Siemens: редактируемые циклы шлифования для плоскостей и пазов
• Преднатяженные шарико-винтовые передачи и мощные серводвигатели обеспечивают точность и воспроизводимость
• В автоматическом режиме система автоматически выполняет заданные параметры черновой/чистовой обработки, количество ходов «исчезновения искрения» и возврат в нулевое положение

Шпиндель

• Динамически уравновешенный, полностью уплотнённый шпиндель с пожизненной смазкой
• Преднагруженные прецизионные подшипники для длительной надёжной работы

Гидравлика

• Низкий уровень шума и минимальный нагрев при длительной эксплуатации
• Бесступенчатая гидравлическая подача стола с плавными разворотами направления
• Внешний гидроагрегат с масляным охладителем для температурной стабильности

Магнитная плита

• Крупные магнитные плиты в стандартной комплектации для бездеформационного зажима по всей поверхности
• Современное управление обеспечивает стабильную удерживающую силу и качественное размагничивание

Стандартное оборудование (выбор)

• 2-осевой указатель позиции X.Pos 3.2
• Электронный маховик для осей Y/Z
• Фланец для шлифовального круга
• Ограждение рабочей зоны
• Система охлаждения
• Держатель для правки (без алмаза)
• Станция балансировки и вал
• LED рабочая лампа
• Магнитная плита
• Регулировочные винты и инструменты
• Руководство оператора
• PLC Siemens с сенсорным экраном
• Автоматическая централизованная смазка

Опциональное оборудование (выбор)

• Система охлаждения с магнитным сепаратором и бумажным фильтром
• Магнитный сепаратор без резервуара
• Тонкополюсная магнитная плита или апгрейд для HFS 50100 F NC
• Сервоприводной правильщик для шлифовального круга
