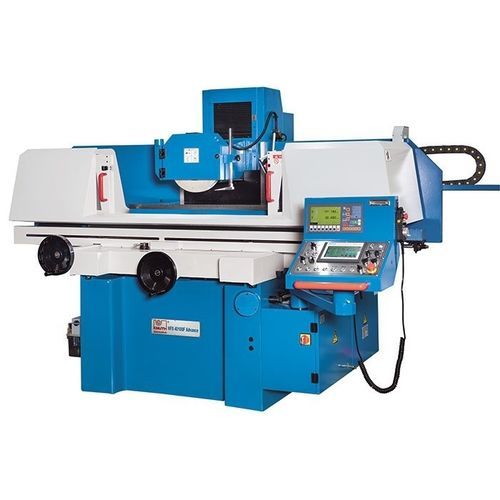

Станок для шлифования поверхность HFS 3063 F Advance

для обрабатываемых деталейс магнитным зажимным кольцомтрадиционный

Описание
HFS 3063 F Advance — конвенциональный плоскошлифовальный станок, разработанный как производственное решение «под ключ». Он сочетает жёсткую станину из серого чугуна, Siemens PLC с сенсорным экраном и простую программируемую автоматическую работу, а также крупную магнитную плиту для безискривого зажима заготовок. Подходит для участков, которым требуется больше возможностей, чем у базовых конвенциональных станков, но без перехода на полноценный ЧПУ.

Основные особенности

• Магнитная зажимная плита с функцией размагничивания
• Вертикальная ось с предварительно нагруженной ШВП и серводвигателем для высокой точности позиционирования
• ПЛК Siemens с сенсорным экраном и простой программой Auto
• Полный пакет стандартного оборудования (электронное маховичок, приспособление для правки круга, стенд балансировки, LED‑светильник)

Подробности
Станина

• Станина из серого чугуна обеспечивает высокую жесткость и устойчивость к кручению
• Прецизионные направляющие с автоматической центральной смазкой
• Рабочее пространство защищено легко доступным кожухом
• Мощный насос охлаждающей жидкости в сочетании с вытяжной установкой для связывания пыли и аэрозолей

Шпиндель

• Шпиндель большого диаметра, динамически сбалансирован, полностью герметичен и с постоянной смазкой
• Предварительно нагруженные прецизионные подшипники обеспечивают стабильную работу и длительные интервалы обслуживания

Программирование

• Надёжная ШВП и мощный серводвигатель на оси Y обеспечивают высокую точность и повторяемость позиционирования
• Электронный маховичок для наладки и ручного перемещения шпинделя
• Auto‑режим автоматически выполняет параметры черновой/чистовой обработки, количество проходов и возврат в ноль

Гидравлика

• Тихая работа и минимальный нагрев для непрерывной эксплуатации
• Гидравлическое продольное перемещение стола, плавно регулируемое и с мягкой сменой направления
• Внешний гидравлический агрегат с масляным охладителем для температурной стабильности

Магнитная плита

• Крупная магнитная плита в стандартной комплектации обеспечивает зажим без перекоса
• Узел управления интегрирован в электрическую систему для быстрого зажима и размагничивания

Рабочая зона
Масса заготовки (макс.): 270 кг
Расстояние носик шпинделя — поверхность стола: 580 мм
Размеры стола: 635 мм x 305 мм
Размеры магнитной плиты: 600 мм x 300 мм
Деление шкалы оси Y: 0,005 мм
Деление шкалы оси Z: 0,02 мм
Авт. поперечная подача Z: 0,1 мм - 8 мм
Частота вращения (шпиндель): 1.450 1/мин
Авт. вертикальная подача: 0,005 мм - 0,05 мм

Ходы
Ход X‑оси: 765 мм
Ход Y‑оси: 340 мм

Подача
Гидравлическая подача X‑оси: 7 м/мин - 23 м/мин
Ход быстрой подачи Y‑оси: 480 мм/мин
Ход быстрой подачи Z‑оси: 990 мм/мин

Мощность
Мощность главного привода: 4 кВт

Габариты и вес
Размеры шлифовального круга: 350 мм x 40 мм x 127 мм
Габариты (Д x Ш x В): 2,9 m x 2,2 m x 1,9 m
Масса: 2800 кг

Технические характеристики

• Модель: HFS 3063 F Advance
• Серия: HFS F Advance
• Магнитная зажимная плита с размагничиванием
• ПЛК Siemens с сенсорным экраном и автоматическим режимом программирования
• Вертикальная ось с ШВП и серводвигателем
• Гидравлически приводимый стол с внешним гидравлическим агрегатом и масляным охладителем
• Автоматическая централизованная смазка
• Кожух рабочей зоны и устройство для отвода охлаждающей жидкости и пыли/аэрозолей
• Входящие в комплект: электронный маховичок, приспособление для правки круга, стенд/вал для балансировки, LED‑лампа, руководство по эксплуатации
