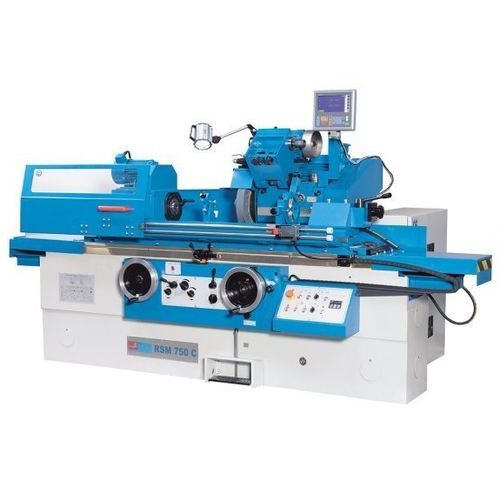

Цилиндрический станок для шлифования RSM 750 C

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Описание продукта
RSM 750 C — классический круглошлифовальный станок, предназначенный для длинных и тяжелых заготовок. Подходит для единичных изделий и мелкосерийного производства, оснащён встроенным устройством для внутреннего шлифования, что увеличивает технологическую гибкость. Большая массивная станина, отшлифованные направляющие и самостоятельные приводы для рабочей и шлифовальной шпинделей, а также гидравлической системы обеспечивают стабильную платформу для внутреннего и наружного шлифования крупногабаритных деталей.

Основные преимущества

• Наружное и внутреннее круглое шлифование
• Гидростатическое опорное устройство шпинделя для высокой точности поверхности
• Массивная станина для тяжёлых заготовок
• Поворотная передняя бабка для конической шлифовки коротких деталей
• Интегрированный быстрый ход по оси X с ручным возвратом
• Полный комплект стандартных принадлежностей

Технические характеристики
Рабочая зона
Высота центров: 135 мм
Диаметр шлифования: 8 мм - 200 мм (с люнетом: 8 мм - 60 мм)
Длина шлифования: 750 мм
Диаметр внутреннего шлифования с люнетом: 35 мм - 100 мм
Диаметр внутреннего шлифования без люнета: 25 мм - 100 мм
Глубина внутреннего шлифования: 125 мм
Макс. масса детали между центрами: 80 кг
Подача шлифовального круга (мин.): 0,0025 мм
Диаметр патрона: 200 мм
Диапазон поворота стола: -2° / +6°
Окружная скорость круга: 35 м/с
Частоты вращения рабочей шпиндели (50 Гц): 25 - 380 об/мин

Ходы
Ход шлифовальной головки: 200 мм

Подачи
Подача стола, регулируемая: 0,1 м/мин - 4 м/мин
Подача за оборот маховичка (ось X): 0,5 мм
Подача за деление шкалы (ось X): 0,0025 мм

Передняя бабка
Угол поворота передней бабки: 0° - 45°
Конус рабочей шпиндели: 4 MK

Шлифовальная головка
Частота вращения шлифовальной шпиндели: 1 670 об/мин
Диапазон поворота головки (пр./л.): 10°
Частота вращения внутренней шлифовальной шпиндели: 10 000 об/мин

Задняя бабка
Конус задней бабки: 4 MK
Ход законтровки задней бабки: 25 мм

Мощности приводов
Мощность шлифовальной шпиндели / гидравл. насос: 5,5 / 0,75 кВт
Мощность для внутреннего шлифования: 1,1 кВт
Мощность рабочей шпиндели / насоса охлаждения: 0,75 / 0,13 кВт

Габариты и масса
Размеры шлифовального круга: 400 x 50 x 203 мм
Шлифовальный камень внутр. макс.: 50 x 40 x 16 мм
Шлифовальный камень внутр. мин.: 45 x 35 x 10 мм
Габариты (Д x Ш x В): 3 м x 1,8 м x 1,65 м
Масса: 3 500 кг

Дополнительные особенности

• Крупная массивная станина для длинных и крупногабаритных деталей
• Широкие, точно обработанные направляющие для стабильной точности по всей длине
• Рабочий стол может передвигаться вручную маховичком или автоматически через регулированную гидравлическую подачу
• Двухступенчатое автоматическое позиционирование с регулировкой упора
• Прочный клапан подачи для точной регулировки микрохода по оси Z
• Серийное устройство для внутреннего шлифования и поворотная шлифовальная головка для универсальности
