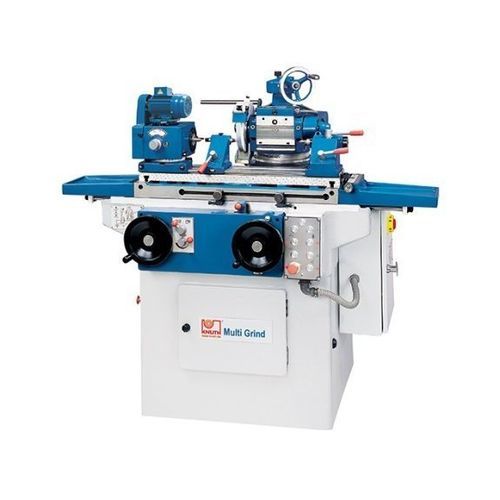

Станок для шлифования с внешним цилиндром Multi Grind

с внутренним цилиндромповерхностьдля инструментов

Описание
Multi-Grind объединяет наружное и внутреннее круглое шлифование, плоскошлифование и заточку инструментов в одном станке. Заготовки можно зажимать с одной стороны или поддерживать между центрами; на шпиндельную бабку возможно установка устройства для внутреннего шлифования. Машина пригодна для лёгких работ по плоскошлифованию и заточки режущих кромок (фрезы, развертки, резцы).

Основные возможности

• Наружное и внутреннее круглое шлифование
• Плоскошлифование
• Шлифование / заточка инструментов
• Гидравлическая подача стола с гидравлической поддержкой ручной подачи
• Возможность одновременного крепления двух шлиф. кругов; широкий набор аксессуаров

Рабочая зона
Диаметр шлифования: 200 мм
Макс. длина заготовки: 500 мм
Оптим. наружное шлифование: Ø 5–50 x 400 мм
Оптим. внутреннее шлифование: Ø 10–50 x 75 мм
Зона шлифования инструментов: 200 мм x 500 мм
Плоскошлифование (Д x Ш): 200 мм x 50 мм
Макс. масса заготовки: 10 кг
Диапазон поворота стола: +45° / -30°

Ходы
Ход по оси Z: 480 мм

Подача
Подача на оборот маховика X (точно): 1 мм
Подача на оборот маховика X (черновая): 4 мм
Деление шкалы X (точно): 0,005 мм
Деление шкалы X (черновая): 0,02 мм
Деление шкалы регулировки высоты: 0,01 мм
Скорость продольной подачи (гидравлика): 0,1 м/мин – 6 м/мин
Ручная с гидравлической поддержкой: до 7 м/мин

Шпиндельная бабка
Диапазон поворота шпиндельной бабки: ± 90°
Скорости рабочей шпиндели: 110 – 300 мин-1 (3 передачи)
Конус шпинделя: 2 MT
Диаметр патрона: 100 мм

Шлифовальная бабка
Скорость шлифов. шпиндели: 2 500 мин-1
Скорость внутренней шлиф. шпиндели: 13 500 мин-1
Диапазон поворота шлифов. бабки: ± 90°
Вертик./попереч. ход: 200 мм

Задняя бабка
Вертик. подача за оборот маховика: 2 мм
Конус задней бабки: 2 MT
Ход пиноли: 14 мм

Мощность привода
Суммарная мощность: 2,525 кВт
Мощность главного двигателя: 1,1 кВт

Габариты и вес
Размеры шлифовального круга: 200 x 20 x 75 мм
Шлифовальный камень для внутреннего шлифования (мин/макс): 10 x 10 x 3 мм / 25 x 20 x 6 мм
Габариты (Д x Ш x В): 1,52 м x 1,35 м x 1,4 м
Масса: 1 300 кг

Дополнительная информация
Multi-Grind разработана для оптимизации производственного процесса путём сокращения переналадки между операциями. Ключевые особенности: трёхточечная опора шлифовального шпинделя для снижения температурных влияний, гидравлическая продольная подача с автоматическим переключением направления, возможность одновременного закрепления двух шлифовальных кругов, централизованная смазка и массивная чугунная станина для снижения вибраций.

• Трёхточечная опора шпинделя обеспечивает термическую стабильность и равномерное качество шлифования
• Гидропривод продольной подачи с автоматической сменой направления и ручной подачей с гидроусилителем
• Шпиндельная шлифовальная бабка с поперечными/вертикальными перемещениями и вращением для многоугловых настроек
• Доступный электрический шкаф и широкий набор аксессуаров (система СОЖ, аспирация, патроны, блок внутреннего шлифования)

Caractéristiques / spécifications techniques

• Диаметр шлифования: 200 мм
• Макс. длина заготовки: 500 мм
• Оптим. наружное шлифование: Ø 5–50 x 400 мм
• Оптим. внутреннее шлифование: Ø 10–50 x 75 мм
• Макс. масса заготовки: 10 кг
• Ход Z: 480 мм
• Шпиндель шлифов.: 2 500 мин-1; внутренний: 13 500 мин-1
• Рабочий шпиндель: 110 / 200 / 300 мин-1
• Шлифовальный круг: 200 x 20 x 75 мм
• Габариты машины: 1,52 x 1,35 x 1,4 м; масса: 1 300 кг
