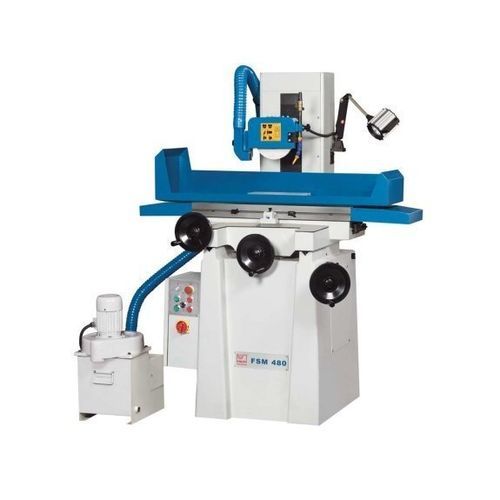

Станок для шлифования поверхность FSM 480

для деталейс магнитным зажимным кольцомтрадиционный

Обзор
Ручной конвенциональный плоскошлифовальный станок FSM 480 предназначен для коротких, простых и высокоточных шлифовальных операций при экономичных условиях эксплуатации. Подходит для ремонтных и учебных мастерских; конструкция с крестовым столом обеспечивает стабильную геометрию. Направление стола обеспечивает плавный ход; в стандартную комплектацию входят постоянная магнитная плита и вытяжное устройство.

Основные преимущества

• Станина из чугуна для поглощения вибраций
• Постоянная магнитная плита 125 x 300 мм
• Полный комплект стандартного оборудования
• Шлифовальные тиски с регулируемым углом

Рабочая зона (стол)
Размеры стола: 210 мм x 450 мм
Расстояние оси шпинделя до поверхности стола: 450 мм

Ходы
Ход по оси X: 480 мм
Ход по оси Y: 230 мм
Ход за оборот маховика, X: 5 мм
Ход за оборот маховика, Y: 5 мм
Ход за оборот маховика, Z: 1 мм

Подача / Шкалы
Деление шкалы X: 0,02 мм
Деление шкалы Y: 0,02 мм
Деление шкалы Z: 0,005 мм

Точности
Достижимая шероховатость поверхности: ≤ 0,63 µm Ra
Параллельность шлифования: 0,005 мм / 300 мм

Мощность привода
Мощность двигателя главного привода: 1,5 кВт

Размеры и масса
Размер шлифовального круга: 200 x 13 x 32 мм
Масса станка: 730 кг

Детали изделия

• Шпиндель высокой грузоподъёмности, установленный в предварительно нагруженных угловых подшипниках глубокого канала для низкой вибрации и долгого срока службы
• Полностью герметичный и уравновешенный шпиндельный мотор с высокой грузоподъёмностью
• Массивная вибропоглощающая конструкция с крестовым столом
• Призматические и плоские направляющие по осям X и Y для стабильной точности
• Продольное перемещение стола по линейным шариковым направляющим и линейной роликовой направляющей
• Регулируемые кольца шкал для вертикальной и поперечной установки, позволяющие устанавливать ноль в любой позиции
• Централизованная смазка

Стандартная комплектация

• Вытяжное устройство (аспирация)
• Рабочая лампа
• Постоянная магнитная плита 125 x 300 мм
• Балансовый вал и стенд для балансировки
• Шлифовальные тиски с регулировкой угла
• Сервисный инструмент и руководство оператора
• Фланец для шлифовального круга, правильщик и шлифовальный круг

Дополнительное оборудование

• Охлаждающее устройство / система СОЖ (модель для FSM 480 доступна)

Технические характеристики

• Модель: FSM 480
• Рабочий стол: 210 x 450 мм
• Расстояние шпиндель — стол: 450 мм
• Ход X: 480 мм
• Ход Y: 230 мм
• Ход Z за оборот маховика: 1 мм (деление Z 0,005 мм)
• Деления шкал: X/Y 0,02 мм, Z 0,005 мм
• Мощность главного двигателя: 1,5 кВт
• Шлифовальный круг: 200 x 13 x 32 мм
• Шероховатость: ≤ 0,63 µm Ra
• Масса: 730 кг
