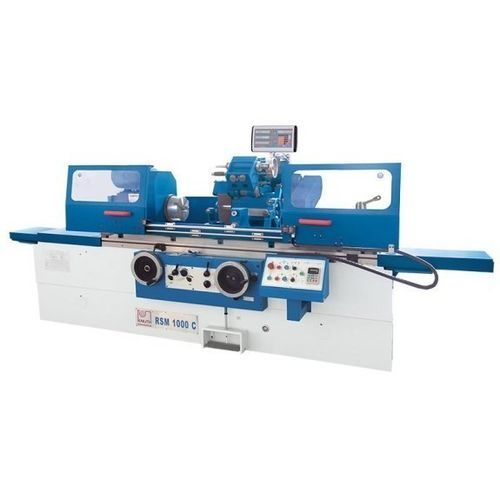

Цилиндрический станок для шлифования RSM 1500 C

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Обзор продукта
RSM 1500 C — традиционный прецизионный круглошлифовальный станок, разработанный для длинных и тяжелых заготовок. Подходит для обработки одиночных деталей и мелких серий; оснащён блоком внутр. шлифования, крупным тяжёлым станинным основанием и шлифованными направляющими для обеспечения стабильности и повторяемости обработки.

Основные особенности

• наружное и внутреннее круглое шлифование
• гидростатический шлифовальный шпиндель для повышения качества поверхности
• массивная станина для крупных заготовок
• поворотная передняя бабка для конического шлифования коротких заготовок
• интегрированный быстрый ход по оси X с ручным возвратом
• широкий комплект стандартных принадлежностей

Технические данные — Рабочая зона
Высота центров: 180 мм
Диапазон диаметров шлифования: 8 мм - 320 мм
С неподвижным люнетом: 60 мм
Длина шлифования: 1.500 мм
Диаметр внутр. шлифования с люнетом: 35 мм - 100 мм
Диаметр внутр. шлифования без люнета: 30 мм - 100 мм
Глубина внутр. шлифования: 125 мм
Масса заготовки между центрами (макс.): 150 кг
Подача шлифов. круга (мин.): 0,0025 мм
Диаметр патрона: 200 мм
Диапазон поворота стола (макс.): -3° / +6°
Частота вращения рабочей шпиндели (50 Hz): 25 - 220 1/min
Окружная скорость круга: 35 м/с

Технические данные — Ход
Ход шлифовальной головки: 250 мм

Технические данные — Подача
Подача стола, бесступенчато: 0,1 м/мин - 4 м/мин
Подача за оборот маховика по X: 2 мм
Подача за деление шкалы X: 0,0025 мм

Технические данные — Передняя бабка
Диапазон поворота рабочей передней бабки: 0° - 45°
Конус рабочей шпиндели: 4 MK

Технические данные — Шлифовальная бабка
Частота вращения шлифов. шпиндели: 1.670 1/min
Диапазон поворота шлифов. бабки (пр/л): 30°
Частота вращения шпиндели для внутр. шлифования: 10.000 1/min

Технические данные — Задняя бабка
Конус задней бабки: 4 MK
Ход пиноли задней бабки: 25 мм

Технические данные — Мощности
Мощность двигателя - шлифов. шпиндель / гидравлический насос: 5,5 / 0,75 кВт
Мощность внутр. шлифования: 1,1 кВт
Мощность рабочей шпиндели / насос охлаждения: 1,5 / 0,125 кВт

Технические данные — Габариты и масса
Размеры шлифов. круга: 400 мм x 50 мм x 203 мм
Камень внутр. шлифования (макс.): 50 мм x 40 мм x 16 мм
Камень внутр. шлифования (мин.): 45 мм x 35 мм x 10 мм
Габариты (Д x Ш x В): 4,61 м x 1,81 м x 1,52 м
Масса: 4.300 кг

Стандартная комплектация и аксессуары

• Устройство внутреннего шлифования (в комплекте)
• Открытые и закрытые люнеты
• 3‑кулачковый патрон Ø200 мм
• Система охлаждения
• Дрессировочный инструмент и станция балансировки с мандрелем
• Фланец круга, центровая точка, защитные ограждения, оперативный инструмент и руководство оператора

Области применения

• Внешние цилиндрические поверхности: валы, ролики, штифты
• Внутренние отверстия и посадочные места, требующие высокого качества поверхности
• Конические поверхности и короткие детали с использованием поворотной головки
• Мелкосерийное производство и единичная обработка в мастерских и производственных участках
