Цилиндрический станок для шлифования

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Описание

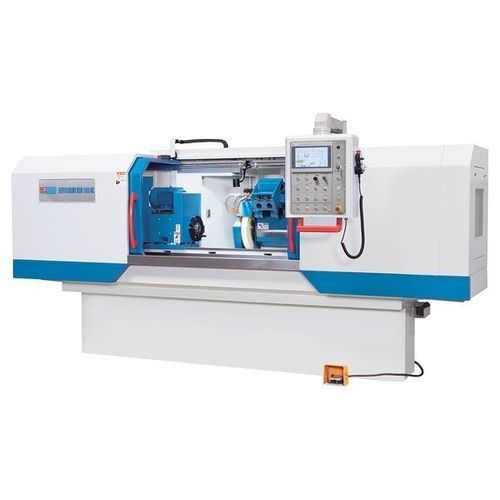

Servogrind® RSM 1000 NC — прецизионный круглошлифовальный станок для длинных и тяжёлых заготовок. Вместо традиционного гидравлического агрегата используются сервоприводы на обеих осях, что повышает динамику, эффективность и точность. Предназначен для единичного производства и мелкосерийного изготовления; оснащён устройством для внутреннего шлифования и сенсорной ЧПУ-панелью для упрощённой работы и повышения производительности.

Основные преимущества

• ЧПУ с сенсорным экраном и специализированными циклами шлифования
• Внешнее и внутреннее цилиндрическое шлифование
• Серводвигатели на обеих осях
• Поворотный стол и поворачиваемая рабочая шпиндельная бабка
• Широкий набор стандартного оборудования

Станина

• Массивная станина для высокоточной обработки крупных и тяжёлых заготовок
• Поворотный стол движется по прецизионно отшлифованным призматическим направляющим с хорошим демпфированием вибраций
• Конструкция распределяет вес стола и заготовки по большой площади для высокой жёсткости и минимального момента опрокидывания
• Прочная задняя бабка обеспечивает жёсткость и точность при закреплении между центрами

Подача

• Серво-конвенциональная подача вместо гидравлики обеспечивает равномерное, безвибрационное продвижение стола
• Высококачественные серво-приводы дают динамику и точность, сопоставимые с современными ЧПУ-станками
• Точные и воспроизводимые установки подачи; электронные упоры для ограничения хода
• Преднагруженные шарико-винтовые передачи на всех осях снижают трение и момент отпускания
• Снижение нагрева обеспечивает стабильность условий при длительной работе и уменьшает износ
• Приводы, шпиндели и измерительные системы защищены кожухами, что минимизирует обслуживание

Шлифовальная бабка

• Шлифовальная бабка перемещается по прецизионным линейным направляющим для максимальной точности позиционирования
• Хорошо опирающийся шлифовальный шпиндель обеспечивает высокую точность и качество поверхности при черновой и чистовой обработке
• Устройство внутреннего шлифования поворачиваемое и приводится в действие отдельным мотором

Рабочая шпиндельная бабка

• Рабочая бабка поворачивается в одну сторону; скорость шпинделя плавно регулируется
• 3-х кулачковый патрон Ø200 мм с хорошей концентричностью входит в стандартную комплектацию

Оснащение

• Полностью закрытая рабочая зона с большими дверцами для удобной загрузки/разгрузки
• Все органы управления централизованы; параметры отображаются на сенсорном мониторе
• Светодиодная подсветка для видимости и безопасности при обработке
• Автоматическая система централизованной смазки упрощает обслуживание
• Переносной электронный маховик упрощает наладку
• Поддерживающая люнет (открытая/закрытая) для длинных заготовок входит в комплект
• Мощная система охлаждения, правка круга, балансировочный комплект и рабочие инструменты включены в стандартную поставку

ЧПУ

• ЧПУ-позиционирование позволяет сочетать черновую, чистовую и выверочную операции в одном цикле
• Индивидуальные циклы шлифования программируются через сенсорный экран без навыков программирования
• Интерфейс предоставляет удобные меню для продольного и поперечного цилиндрического шлифования
• Детализированные графики помогают при вводе данных и отображают текущее состояние обработки

Технические характеристики

• Высота центров: 180 мм
• Диаметр шлифования: 8 мм – 320 мм
• С люнетом: 15 мм – 150 мм
• Длина шлифования: 1 000 мм
• Внутренний диаметр с люнетом: 35 мм – 100 мм
• Внутренний диаметр без люнета: 30 мм – 100 мм
• Глубина внутреннего шлифования: 125 мм
• Макс. вес детали между центрами: 150 кг
• Диапазон поворота стола: -2° / +9°
• Окружная скорость круга: 45 м/с
• Ход шлифовальной головки: 250 мм
• Диапазон поворота рабочей бабки: 90°
• Конус рабочей шпиндели: 4 MK
• Диаметр патрона: 200 мм
• Частоты вращения рабочей шпиндели: 25 – 500 1/мин
• Частота вращения шлифовальной шпиндели: 2 140 1/мин
• Частота вращения внутренней шлиф. шпиндели: 10 000 1/мин
• Ход пиноли задней бабки: 30 мм
• Мощность шлифовальной шпиндели: 4 кВт
• Мощность внутреннего шлифования: 1,1 кВт
• Шпиндель / насос: 1,5 / 0,13 кВт
• Размеры шлифовального круга: 400 x 50 x 203 мм
• Внутренний круг (макс): 32 x 25 x 10 мм
• Габариты (Д x Ш x В): 4,1 м x 2,2 м x 1,8 м
• Масса: 3.300 кг
