Цилиндрический станок для шлифования RSM 500 A

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Описание

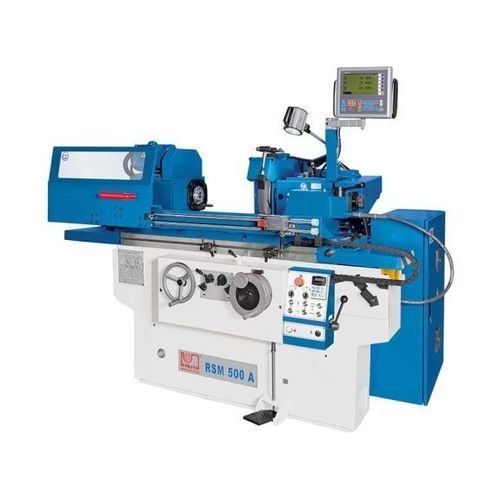

RSM 500 A — конвенционная цилиндрическая шлифовальная машина для наружного и внутреннего шлифования средних по размеру заготовок. Станина выполнена из массивного чугунного корпуса с длинными опорными направляющими; имеется поворотный стол и точно регулируемая гидравлическая продольная подача. На маховике оси X установлен большой лимб и нулевой упор для точной подачи. Передняя бабка поворачивается на 180° для внутреннего шлифования. В стандартную комплектацию входит набор аксессуаров.

Основные преимущества

• Внутреннее и наружное цилиндрическое шлифование
• Гидростатические подшипники шлифовальной шпинделя для высокой качества поверхности
• Поворотная передняя бабка для конической обработки коротких заготовок
• Интегрированный быстрый ход по оси X с ручным возвратом
• Широкий перечень стандартных аксессуаров

Технические данные
Рабочая зона
Высота центров: 135 мм
Макс. длина заготовки: 540 мм
Длина шлифования: 500 мм
Диапазон диаметров шлифования: 8 мм – 200 мм
Внутренний диаметр без люнеты: 25 мм – 100 мм
Макс. масса заготовки между центрами: 50 кг
Глубина внутреннего шлифования: 125 мм
Диапазон поворота стола (макс.): -3° / +9° право/лево
Окружная скорость колеса: 38 м/с

Подача
Подача стола, бесступенчато: 0,1 м/мин – 4 м/мин
Подача на деление шкалы по оси X: 0,005 мм

Шпиндельная передняя бабка
Частоты вращения рабочей шпиндели: 25 1/мин – 380 1/мин
Диапазон поворота рабочей бабки: 0–45°
Конус шпинделя: 4 MK

Шлифовальная бабка
Частота вращения шпинделя для внутр. шлифования: 16 000 1/мин
Диапазон поворота шлифовальной бабки (пр./л.): ±30°

Задняя бабка
Конус задней бабки: 4 MK

Мощность
Общая потребляемая мощность: 5,625 кВА

Габариты и масса
Размеры шлифовального круга: 400 мм x 50 мм x 203 мм
Точильный камень внутр. шлиф. (макс.): 50 мм x 40 мм x 16 мм
Точильный камень внутр. шлиф. (мин.): 45 мм x 35 мм x 10 мм
Габариты (Д x Ш x В): 2,5 м x 1,6 м x 1,5 м
Масса: 2 500 кг

Подробности продукта

• Прочный чугунный станина для хорошей демпфирования и стабильности обработки
• Гидравлическая продольная подача с точной бесступенчатой регулировкой
• Высокоточные комбинированные направляющие (V- и плоские)
• Гидравлически регулируемая шлифовальная бабка для упрощения наладки и смены заготовок
• Регулируемые сегментные подшипники шлифовального шпинделя с низкими требованиями к обслуживанию
• Бесступенчатая регулировка частоты вращения рабочей шпиндели
• Наклонный стол для конической шлифовки
• Гидравлическая задняя бабка с ножной педалью

Стандартная комплектация

• 2-осевой индикатор положения (в комплекте)
• Устройство для внутреннего шлифования
• 3-кулачковый патрон Ø200 мм
• Фланец патрона
• Балансировочная стойка и оправка
• Устройство правки
• Центры, инструмент и оснастка
• Фланец для круга
• Система охлаждения
• Рабочая лампа
• Инструменты для обслуживания и руководство по эксплуатации
• Открытая и закрытая люнеты
