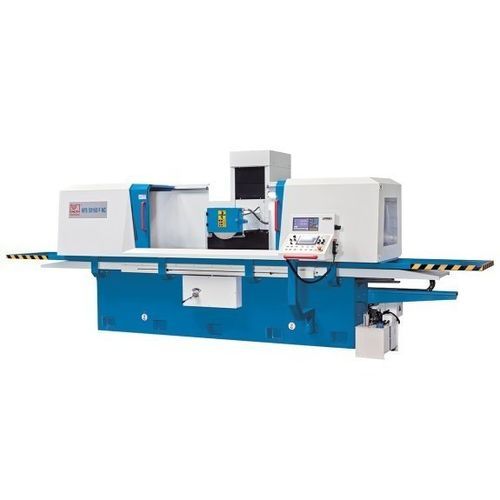

Станок для шлифования поверхность HFS 60200 F NC

для крупногабаритных деталейс подвижной стойкойПУ

Краткое описание
Эта серия конвенциональных плоскошлифовальных станков предназначена для обработки крупных и тяжёлых заготовок с допусками, необходимыми для прецизионного плоского шлифования или в качестве подготовки к льюппированию и полировке. Станина выполнена по схеме крестового ложа с передвижной колонной, что обеспечивает длинный ход направляющих стола и оптимальное распределение нагрузок. Машина может работать в автоматическом или ручном режиме для опытного производства, ремонта и обучения.

Особенности

• Конструкция с подвижной колонной для максимальной жёсткости
• Крупная магнитная плита с встроенной функцией размагничивания
• ПЛК Siemens Smart Line с циклическими программами шлифования и сенсорным интерфейсом
• NC‑управляемые оси Y/Z с сервоприводом
• Электронный маховик для тонкой ручной настройки по Y и Z

Подробности
Конструкция и каркас

• Массивная, усиленная ребрами станина крестового типа с передвижной колонной для высокой жёсткости при больших нагрузках
• Большая рабочая поверхность для одиночных крупногабаритных заготовок или нескольких деталей при одном закреплении
• Высокопроизводительная система охлаждения в стандартной поставке

ЧПУ и управление

• ПЛК Siemens Smart Line с сенсорным дисплеем; циклы шлифования для плоскостей и пазов вводятся и редактируются на экране
• Шариковинтовые передачи с предварительной натяжкой и мощные сервоприводы на осях X и Y обеспечивают высокую точность и повторяемость
• Электронный маховик облегчает наладку и ручное позиционирование по осям Y и Z
• В автоматическом режиме выполняются заданные оператором параметры черновой/чистовой обработки, количество проходов и возврат в нулевое положение

Шлифовальный шпиндель

• Шпиндель большого диаметра, динамически сбалансирован, полностью герметизирован и смазывается постоянно
• Предварительно натянутые прецизионные подшипники для максимальной производительности и надёжности

Гидросистема

• Плавный ход и минимальный нагрев обеспечивают стабильные результаты при непрерывной работе
• Гидравлическая продольная подача стола бесступенчато регулируется, поддерживает постоянную скорость и мягкое изменение направления
• Внешний гидравлический агрегат с масляным охладителем обеспечивает температурную стабильность

Магнитная зажимная плита

• Крупные магнитные планшайбы в стандартной комплектации обеспечивают зажим без перекосов по всей рабочей поверхности
• Современное управляющее устройство гарантирует стабильную удерживающую силу и качественное размагничивание

Стандартная комплектация (выборочно)

• Индикатор положения 2 оси X.Pos 3.2
• Электронный маховик для осей Y/Z
• Фланец для шлифовального круга и шлифовальный круг
• Ограждение рабочего пространства и светодиодная рабочая лампа
• Система охлаждения
• Подставка для алмазного рега (без алмаза)
• Балансировочная станция и балансировочный вал
• Магнитная зажимная плита, регулировочные винты и инструмент
• Руководство оператора
• Автоматическая центральная смазка

Технические характеристики (кратко)
Рабочая зона:
Размеры стола: 600 мм x 2.200 мм
Расстояние центр шпиндель - стол: 600 мм
Макс. нагрузка на стол: 1.690 кг
Высота магнитной планшайбы: 110 мм
Размер магнитной плиты: 600 мм x 1.000 мм (2 положения)

Ходы:
Ход X: 2.200 мм
Ход Y: 630 мм

Подачи:
Гидравлическая подача X: 5 м/мин - 25 м/мин
Подача Y: 50 мм/мин - 500 мм/мин
Глубина прохода Y: 0,005 мм - 0,05 мм
Подача Z: 50 мм/мин - 1.500 мм/мин
Автоматическая подача Z: 0 мм/мин - 30 мм/мин

Шлифовальный круг:
Размер круга: 350 мм x 40 мм x 127 мм
Скорость: 1.450 об/мин

Мощности:
Главный привод: 7,5 кВт
Гидромотор: 5,5 кВт
Серводвигатель Y: 2 кВт; Z: 0,5 кВт

Габариты и масса:
Габариты (Д x Ш x В): 6,5 м x 2,75 м x 2,7 м
Масса: 8.000 kg
