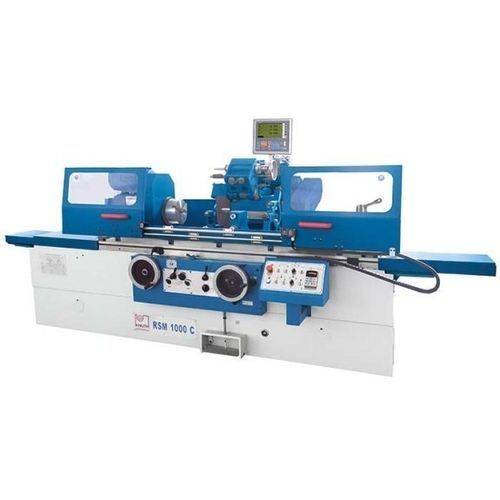

Цилиндрический станок для шлифования RSM 1000 C

с внешним цилиндромс внутренним цилиндромдля крупногабаритных деталей

Обзор
Серия RSM C включает прецизионные круглошлифовальные станки, разработанные для длинных и тяжёлых заготовок. Подходят для единичного и малосерийного производства; оснащены устройством для внутреннего шлифования и имеют классическую конструкцию с большим станинным основанием, шлифованными направляющими и мощными приводами рабочей шпинделя, шлифовальной шпиндели и гидравлического блока.

Ключевые особенности

• наружное и внутреннее круглое шлифование
• шпиндель с гидростатическими подшипниками для высокой качества поверхности
• массивная станина для крупных и тяжёлых заготовок
• поворотная передняя бабка для конического шлифования коротких заготовок
• интегрированный быстрый ход по оси X с ручным возвратом
• широкий комплект стандартного оборудования

Детали изделия

• Большая тяжелая станина: допускает обработку заготовок длиной до 2000 мм (в зависимости от исполнения) и диаметром до 320 мм
• Широкие прецизионно шлифованные направляющие обеспечивают точность по всей длине заготовки и выдерживают большие нагрузки
• Рабочий стол больших размеров поворачивается в двух направлениях; перемещение вручную маховиком или автоматически через линейный гидравлический подвод
• Прочный клапан подачи обеспечивает очень точное управление микроподачей по оси Z, включая настраиваемое время выдержки в конце продольного хода стола
• Автоматическая подача в 2 шага, ограничиваемая регулируемым упором
• Шлифовальная шпиндель с гидростатическими подшипниками для максимальной точности, качества поверхности и долговечности
• Мощный двигатель шлифовальной шпиндели рассчитан на непрерывную работу
• Шпиндельная головка поворачивается ±30°; головка рабочей шпиндели — до 45°
• Устройство для внутреннего шлифования в комплекте
• Интегрированный быстрый ход по оси X с ручным возвратом

Стандартное оборудование

• Индикатор положения 3‑х осей X.Pos 3.2 (новое поколение с встроенными функциями точения)
• Оборудование для внутреннего шлифования
• Открытая суппорт‑опора (лунетка)
• Закрытая суппорт‑опора (лунетка)
• 3‑кулачковый патрон Ø 200 мм
• Система охлаждения
• Прибор для правки шлифовального круга
• Стенд для балансировки
• Вал для балансировки
• Фланец шлифовального круга
• Центровая точка
• Передний и задний брызгозащитный кожух
• Приводы
• Инструменты для эксплуатации
• Руководство оператора
• Протокол приёмки

Технические характеристики

• Модель: RSM 1000 C
• Марка: KNUTH
• Тип обработки: наружное и внутреннее круглое шлифование
• Высота центров: 180 мм
• Диапазон внешнего шлифования: 8 - 320 мм
• Длина обработки: 1.000 мм
• Макс. масса заготовки между центрами: 150 кг
• Минимальная подача шлифов. круга: 0,0025 мм
• Частота вращения внутр. шпинделя: 10.000 об/мин
• Частота вращения шпинделя портальной головки: 1.670 об/мин
• Габариты (Д x Ш x В): 3,61 м x 1,81 м x 1,52 м
• Вес станка: 3.700 кг
