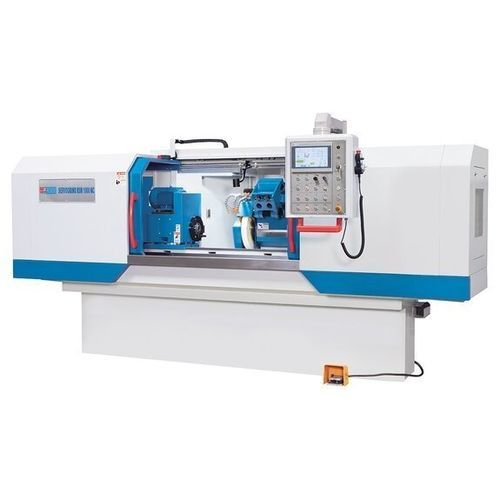

Цилиндрический станок для шлифования Servogrind® RSM 1500 NC

с внешним цилиндромс внутренним цилиндромдля обрабатываемых деталей

Обзор
Servogrind® RSM 1500 NC — это классический кругошлифовальный станок с NC, предназначенный для длинных и тяжёлых заготовок. Вместо гидравлических подач применяются серво-приводы осей, что повышает динамику, повторяемость и удобство обслуживания. Доступно устройство для внутреннего шлифования; управление — через интуитивный сенсорный NC-пульт.

Основные преимущества

• NC с сенсорным экраном и предустановленными циклами
• Циклы для наружного и внутреннего цилиндрического шлифования
• Серводвигатели на обеих осях (без гидравлики)
• Поворотный стол и поворотная рабочая шпиндельная бабка
• Широкий комплект стандартного оборудования (люнет, 3-кулачковый патрон Ø200 мм, дрессер, балансировочное устройство)

Станина

• Тяжёлая и жёсткая станина для обработки длинных и тяжёлых деталей
• Поворотный стол на шлифованных V-направляющих для эффективного демпфирования
• Широкое распределение нагрузки для минимизации момента опрокидывания
• Прочная задняя бабка для надёжного зажима между центрами

Подача и приводы

• Серво-конвенциональная система подачи для плавных, безвибрационных перемещений
• Высокопроизводительные серводрайвы обеспечивают позиционирование уровня CNC
• Электронные упоры и высокорепетируемые настройки для точных пределов хода
• Преднагруженные шарико-винтовые пары на всех осях снижают трение и момент выхода из зацепления
• Сниженное тепловыделение для стабильных температурных условий и уменьшающегося износа
• Приводы, шпиндели и измерительные системы защищены и требуют минимального обслуживания

Шпиндельная головка шлифования

• Головка на высококачественных направляющих обеспечивает максимальную точность позиционирования
• Широко опирающийся шлифовальный шпиндель для высокой точности при черновой и чистовой обработке
• Поворотный узел внутреннего шлифования с отдельным двигателем

Привод рабочей шпиндели

• Рабочая шпиндельная бабка поворачивается в одну сторону; скорость шпинделя плавно регулируется
• В стандартной комплектации 3-кулачковый патрон Ø 200 мм с высокой концентричностью

Оборудование

• Полностью закрытая рабочая зона с большими дверями для безопасного доступа и удобной загрузки
• Централизованное управление и HMI с сенсорным экраном, отображающим параметры обработки
• Светодиодное освещение и автоматическая централизованная смазка
• Портативный электронный маховик для облегчения наладки
• В стандартной комплектации люнет для длинных деталей; мощная система охлаждения, дрессер, балансировщик и инструменты включены

NC управление

• NC-позиционирование позволяет совмещать черновую, чистовую обработку и доводку в одной операции
• Отдельные циклы шлифования программируются через сенсорный экран без навыков программирования
• Интерфейс с простыми меню для продольного и поперечного цилиндрического шлифования и графической подсказкой при вводе данных

Технические таблицы
Рабочая зона
Высота центров: 180 мм
Диаметр шлифования: 8 мм - 320 мм
С люнетом: 15 мм - 150 мм
Длина шлифования: 1.500 мм
Внутренний диаметр с люнетом: 35 мм - 100 мм
Внутренний диаметр без люнета: 30 мм - 100 мм
Глубина внутреннего шлифования: 125 мм
Масса детали между центрами (макс.): 150 кг
Диапазон поворота стола (макс.): -2° / +9°
Скорость окружности шлиф. круга: 45 м/с

Ходы
Ход шлифовальной головки: 250 мм

Шпиндельная бабка
Диапазон поворота рабочей бабки: 90°
Конус рабочей шпиндели: 4 MK
Диаметр патрона: 200 мм
Частоты вращения рабочей шпиндели: 25 1/min - 500 1/min

Шлифовальная бабка
Частота вращения шлифов. шпиндели: 2.140 1/min
Диапазон поворота шлиф. бабки (п/л): 10°
Частота вращения внутреннего шпинделя: 10.000 1/min

Задняя бабка
Конус задней бабки: 4 MK
Ход пиноли задней бабки: 30 мм

Мощности
Мощность шлифов. шпинделя: 4 кВт
Мощность внутреннего шлифования: 1,1 кВт
Мощность рабочей шпиндели / насоса: 1,5 / 0,13 кВт

Размеры и масса
Размеры шлифовального круга: 400 мм x 50 мм x 203 мм
Размеры внутренней шлиф. меули (макс.): 50 мм x 40 мм x 16 мм
Габариты (Д x Ш x В): 5,1 м x 2,2 м x 1,8 м
Масса: 3.700 кг

Технические характеристики

• Модель: Servogrind® RSM 1500 NC
• Центровая высота: 180 мм
• Диапазон шлифования: 8 - 320 мм
• Длина шлифования: 1.500 мм
• Внутренний диаметр (с/без люнета): 35 - 100 мм / 30 - 100 мм
• Глубина внутреннего шлифования: 125 мм
• Макс. масса детали между центрами: 150 кг
• Поворот стола: -2° / +9°
• Скорость круга: 45 м/с
• Ход шлиф. головы: 250 мм
• Рабочая шпиндель: 4 MK; патрон Ø200 мм; 25 - 500 1/min
• Шлифов. шпиндель: 2.140 1/min; внутр. шпиндель: 10.000 1/min
• Мощности: 4 кВт / 1,1 кВт / 1,5 кВт / 0,13 кВт
• Габариты: 5,1 м x 2,2 м x 1,8 м; Масса: 3.700 кг
