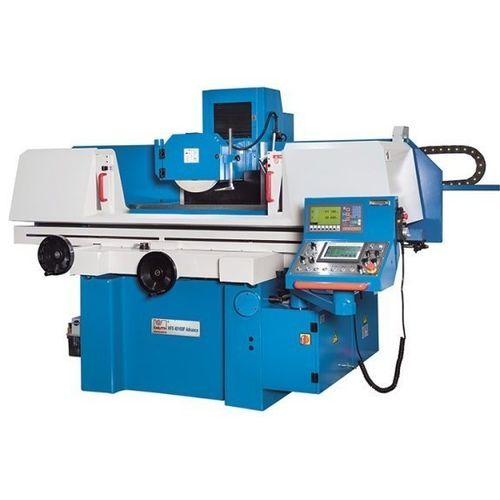

Станок для шлифования поверхность HFS 40100 F Advance

для обрабатываемых деталейс магнитным зажимным кольцомтрадиционный

Обзор
Серия HFS F Advance — новейшая модификация проверенных плоскошлифовальных станков KNUTH. Поставляемые в виде полного решения с богатой стандартной комплектацией и функциями автоматизации на базе Siemens, эти станки подходят пользователям, которым требуется больше возможностей, чем у классических машин, но не нужна полная ЧПУ-система.

Основные преимущества

• Магнитная зажимная плита со встроенной функцией размагничивания
• Вертикальная ось с шарико-винтовой передачей и сервоприводом для высокой точности позиционирования
• Простое программирование в автоматическом режиме через ПЛК Siemens и сенсорный экран
• Широкий комплект стандартного оборудования

Подробности конструкции

• Станина из серого чугуна обеспечивает высокую жёсткость и сопротивляемость к скручиванию
• Централизованная система смазки для всех направляющих обеспечивает надёжную работу
• Рабочая зона защищена доступной оболочкой для удобной загрузки и обслуживания
• Мощный насос охлаждающей жидкости в сочетании с вытяжкой удаляет абразивную пыль и аэрозоли

Шлифовальный шпиндель

• Шпиндель большого диаметра, динамически уравновешенный, полностью уплотнён и с постоянной смазкой
• Предварительно нагруженные прецизионные подшипники для стабильной работы и длительного срока службы

Программирование

• Предварительно нагруженный шарико-винтовой механизм и мощный сервопривод по оси Y обеспечивают высокую повторяемость
• Электронное маховичок для наладки и ручного перемещения шпинделя
• Автоматический режим: пользователь задаёт параметры черновой/чистовой обработки, количество проходов и возврат в нулевое положение

Гидравлика

• Плавная работа и низкий нагрев обеспечивают стабильность при непрерывной загрузке
• Продольное перемещение стола гидравлическое, бесступенчато, с мягким изменением направления
• Внешний гидравлический агрегат с охладителем масла для температурной стабильности

Магнитная зажимная плита

• Крупная магнитная плита в стандартной комплектации обеспечивает зажим без искажений
• Блок управления интегрирован в электрическую систему для быстрого зажима и размагничивания

Технические характеристики (фрагмент)
Рабочая зона
Масса заготовки (макс.): 600 кг
Расстояние от носка шпинделя до поверхности стола: 580 мм
Размеры стола: 1.020 мм x 406 мм
Размеры магнитной пластины: 1.000 мм x 400 мм
Деление шкалы Y: 0,005 мм
Деление шкалы Z: 0,02 мм
Авт. поперечная подача Z: 0,1 мм - 8 мм
Скорость шпинделя: 1.450 1/мин
Авт. вертикальная подача: 0,005 мм - 0,05 мм

Ходы
Ход X-оси: 1.130 мм
Ход Y-оси: 450 мм

Подача
Гидр. подача X: 7 м/мин - 23 м/мин
Быстрая подача Y: 480 мм/мин
Быстрая подача Z: 990 мм/мин

Мощности
Мощность главного привода: 4 кВт
Мощность насоса гидросистемы: 2,2 кВт
Мощность двигателя Y-оси: 0,5 кВт

Размеры и масса
Размеры шлифовального круга: 350 мм x 40 мм x 127 мм
Габариты (Д x Ш x В): 4,4 м x 2,4 м x 1,9 м
Масса машины: 3.700 кг

Комплект поставки (основное)

• 2-осевой индикатор положения
• Электронный маховичок
• Шлифовальный круг, фланец и правка
• Автоматическая централизованная смазка
• Кожух рабочей зоны
• Система охлаждения и вытяжки
• Балансировочный стенд и вал
• LED лампа
• Магнитная зажимная плита с размагничиванием
• ПЛК Siemens с сенсорным экраном

Модель / Технические характеристики

• Модель: HFS 40100 F Advance
• Марка: KNUTH
• Масса заготовки (макс.): 600 кг
• Таблица: 1.020 x 406 мм
• Магнитная плита: 1.000 x 400 мм
• X ход: 1.130 мм
• Y ход: 450 мм
• Скорость шпинделя: 1.450 1/мин
• Шлифовальный круг: 350 x 40 x 127 мм
• Габариты машины: 4,4 м x 2,4 м x 1,9 м
• Масса машины: 3.700 кг
