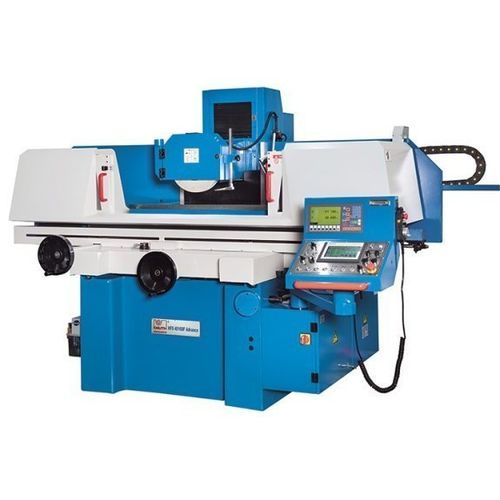

Станок для шлифования поверхность HFS 2550 F Advance

для обрабатываемых деталейс магнитным зажимным кольцомтрадиционный

Описание
Серия HFS F Advance — новейшая модификация плоскошлифовальных станков KNUTH, предлагающая решение «под ключ», сочетающее прочную механическую конструкцию и автоматические функции на базе Siemens для эффективной шлифовки на предприятии.

Основные преимущества

• Магнитная зажимная плита с встроенной функцией размагничивания
• Вертикальная ось с прогруженным шарико-винтовым механизмом и сервоприводом для высокой точности
• ПЛК Siemens с сенсорным экраном для простой программируемой работы в автоматическом режиме
• Широкая стандартная комплектация для немедленного использования в производстве

Детали конструкции

• Станина: литая чугунная конструкция для жесткости на кручение, точные направляющие и высокое качество обработки
• Смазка и защита: централизованная автоматическая смазка всех направляющих; рабочая зона защищена легко доступным кожухом
• Охлаждение и аспирация: мощный насос СОЖ в сочетании с вакуумной вытяжкой для удаления шлифовальной пыли и аэрозолей

Шлифовальный шпиндель

• Увеличенный шпиндель, динамически сбалансирован, полностью герметичен и смазан постоянно
• Преднатянутые прецизионные подшипники для стабильной работы в длительных циклах

Программирование и управление

• ШВП с преднатягом и мощный серводвигатель обеспечивают повторяемое позиционирование по оси Y
• Электронный маховик для настройки и ручного перемещения шпинделя
• Автоматический режим: автоматическая обработка параметров черновой/чистовой обработки, числа проходов и возврата в ноль

Гидравлика

• Плавная работа с минимальным нагревом для стабильного результата при непрерывной эксплуатации
• Гидравлическое продольное перемещение стола бесступенчато регулируется, с мягким изменением направления
• Внешний гидроблок с масляным охладителем обеспечивает температурную стабильность

Магнитная зажимная плита

• Широкая магнитная плита в стандартной комплектации обеспечивает закрепление без искажений
• Интегрированный блок управления для быстрого зажима и размагничивания

Рабочая зона (техническая таблица)
Масса детали (макс.): 180 кг
Расстояние носик шпинделя - поверхность стола: 450 мм
Размеры стола: 508 мм x 254 мм
Размер магнитной пластины: 500 мм x 250 мм
Деление шкалы Y-оси: 0,005 мм
Деление шкалы Z-оси: 0,02 мм
Автом. поперечная подача Z: 0,1 мм - 8 мм
Частота вращения: 2.850 1/мин
Автом. вертикальная подача: 0,005 мм - 0,05 мм

Ходы (техническая таблица)
Ход X-оси: 560 мм
Ход Y-оси: 275 мм

Подачи (техническая таблица)
Гидр. подача X: 5 м/мин - 25 м/мин
Быстрая подача Y: 480 мм/мин
Быстрая подача Z: 790 мм/мин

Мощность привода (техническая таблица)
Мощность основного привода: 2,2 кВт

Размеры и масса (техническая таблица)
Размеры шлифовального круга: 200 мм x 20 мм x 31,75 мм
Габариты (Д x Ш x В): 2,3 м x 1,6 м x 1,68 м
Масса: 1.800 кг

Технические характеристики

• Модель: HFS 2550 F Advance
• Грузоподъёмность заготовки: до 180 кг
• Стол (Ш x Г): 508 x 254 мм
• Магнитная плита: 500 x 250 мм (встроенная размагничивающая функция)
• Ход X: 560 мм
• Ход Y: 275 мм
• Поперечная подача Z (авто): 0,1–8 мм
• Вертикальная подача Z (авто): 0,005–0,05 мм
• Шлифовальный круг: 200 x 20 x 31,75 мм
• Частота вращения шпинделя: 2.850 1/мин
• Главный двигатель: 2,2 кВт
• Быстрые подачи: Y = 480 мм/мин, Z = 790 мм/мин
• Система управления: Siemens PLC с сенсорным экраном (автоматический режим)
• Масса станка (прибл.): 1.800 кг
