Круглый трубный соединитель KE.Z

крестовидныйиз нержавеющей сталииз чугуна

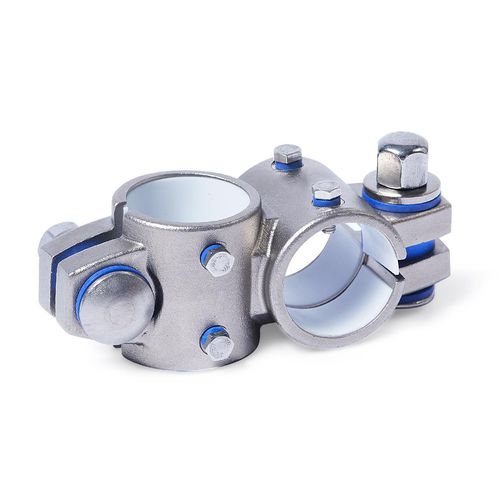

Соединители поперечных линейных узлов KE.Z из прецизионно литой нержавеющей стали имеют щелевые точки зажима и отверстия для направляющих элементов, обработанные методом резания и оснащенные скользящей вставкой. Отверстия смещены в плоскости и расположены под углом 90°. Вместе с направляющей трубой линейного блока отверстия в направляющих элементах образуют прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное движение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В местах прикручивания кареточные болты вместе с колпачковыми гайками или регулируемые ручные рычаги уменьшают отверстие направляющего элемента или размер точки зажима. Тип B оснащен уплотнениями в местах резьбы. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
