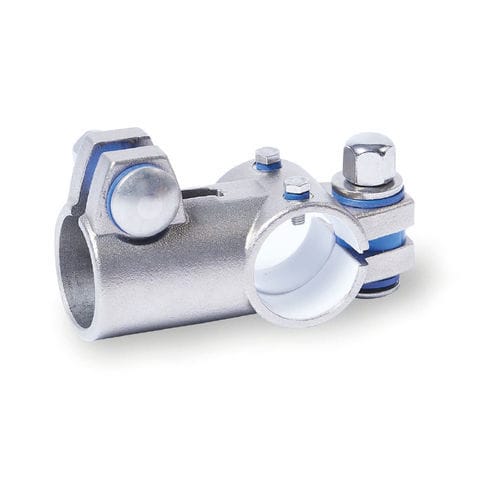

Круглый трубный соединитель TE.E series

Т-образныйиз нержавеющей сталирегулируемый

Т-образные линейные соединители TE.E из нержавеющей стали точного литья имеют точку зажима и щелевое отверстие, обработанное методом резания, и оснащены скользящей вставкой. Оба отверстия расположены в одной плоскости и имеют Т-образную форму. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения низкого люфта. Приводные ключи передают линейное перемещение линейного блока на направляющий элемент. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В местах прикручивания кареточные болты с колпачковыми гайками или регулируемые ручные рычаги уменьшают отверстие направляющего элемента или размер точки зажима. Тип B оснащен уплотнениями в местах завинчивания. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
