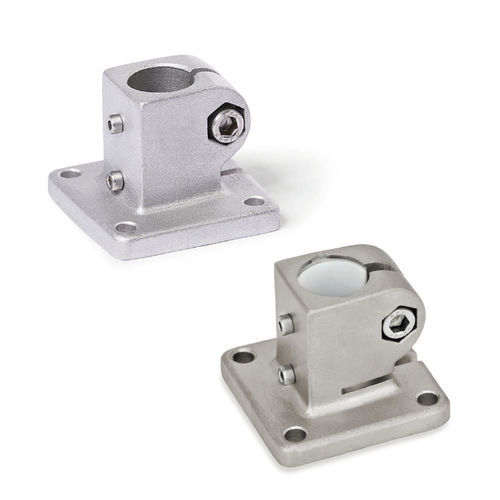

Базовые линейные соединители из литого под давлением
алюминия или прецизионно отлитой нержавеющей стали имеют
щелевидное отверстие, обработанное методом резания, с или
без скользящей вставки. Оно расположено перпендикулярно
к торцу фланца.
Вместе с направляющей трубой линейного блока,
отверстие направляющего элемента образует цельный линейный круглый
направляющий механизм, который можно регулировать и зажимать
для обеспечения малого люфта. Приводные ключи передают линейное движение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
крепится к направляющему элементу или сам направляющий элемент
либо сам направляющий элемент устанавливается на месте использования таким образом, что
весь линейный блок перемещается вместе. В точке крепления
в месте завинчивания винт с внутренним шестигранником или регулируемый
в месте завинчивания винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают размер отверстия в направляющем элементе.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK или
HEK, они поставляются отдельно для индивидуального
индивидуального использования и в других исполнениях. По сравнению с
винтом с внутренним шестигранником, усилие зажима
усилие зажима, достигаемое с помощью регулируемого ручного рычага, ниже
меньше из-за меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
