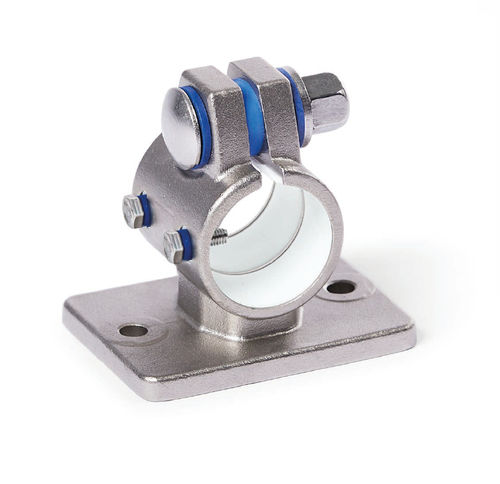

Круглый трубный соединитель FEZ.E

из нержавеющей сталииз чугунарегулируемый

Фланцевые линейные соединители FEZ.E из нержавеющей стали точного литья имеют щелевое отверстие, обработанное методом резки, и оснащены скользящей вставкой. Она расположена в плоскости, параллельной торцу фланца. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное перемещение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В месте завинчивания кареточный болт и накидная гайка или регулируемый ручной рычаг уменьшают размер отверстия направляющего элемента или место зажима. Тип B оснащен уплотнениями в месте завинчивания. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
