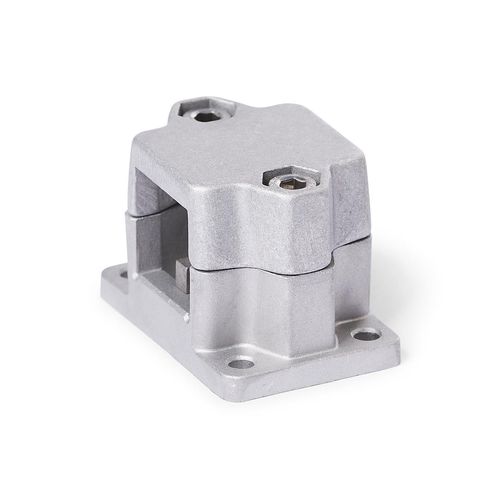

Круглый трубный соединитель FM.E

квадратныйиз алюминиярегулируемый

Фланцевые линейные соединители FM.E из литого под давлением алюминия имеют отверстие с раздвоенным направляющим элементом, обработанным методом резки. Оно расположено в плоскости, параллельной торцу фланца. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого или квадратного сечения, который можно регулировать и зажимать для обеспечения низкого люфта. Центрирующие втулки в проходных отверстиях устраняют осевой люфт. Приводные ключи передают линейное перемещение линейного блока на направляющий элемент. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В местах крепления винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают размер отверстия направляющего элемента. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
