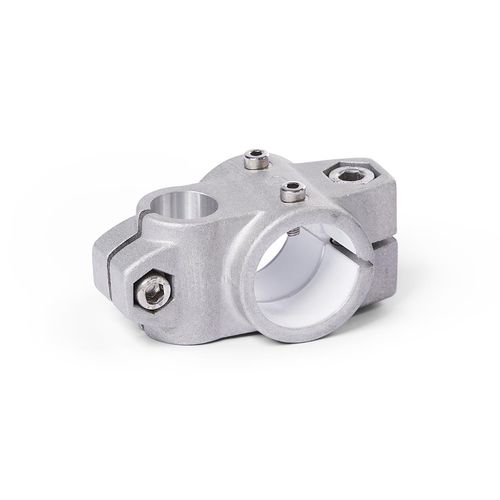

Соединители поперечных линейных блоков
из литого под давлением алюминия имеют неравные прорези для зажима
точки и отверстия в направляющих элементах, обработанные методом резания
методами резания, со скользящей вставкой или без нее. Отверстия
смещены в плоскости и расположены под углом 90°.
Вместе с направляющей трубой линейного блока,
отверстия в направляющих элементах образуют цельный линейный круглый
направляющий механизм, который можно регулировать и зажимать
для обеспечения малого люфта. Приводные клавиши передают линейное перемещение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
крепится к направляющему элементу или сам направляющий элемент
либо сам направляющий элемент устанавливается на месте использования таким образом, что
весь линейный блок перемещается вместе. В местах крепления
в местах завинчивания используются винты с внутренним шестигранником или регулируемые ручные
рычаги уменьшают отверстие направляющего элемента или размер зажимной
размер отверстия направляющего элемента или зажимной точки.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK,
они поставляются отдельно для индивидуального использования и
в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, усилие зажима, достигаемое
с регулируемым ручным рычагом ниже из-за
меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
