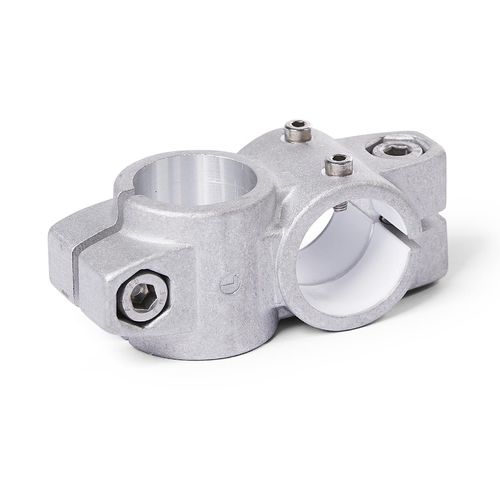

Соединители поперечных линейных блоков из
литые под давлением алюминиевые соединители имеют прорези для зажима
и отверстия в направляющих элементах, обработанные методом резания
методами резания, со скользящей вставкой или без нее. На сайте
отверстия смещены в плоскости и расположены под углом
под углом 90°.
Вместе с направляющей трубой линейного блока,
отверстия направляющего элемента образуют цельный линейный круглый
направляющий механизм, который можно регулировать и зажимать
для обеспечения малого люфта. Приводные клавиши передают линейное перемещение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
закрепляется на направляющем элементе или сам направляющий
или сам направляющий элемент устанавливается на месте использования таким образом
что весь линейный блок перемещается вместе. В
местах крепления используются винты с внутренним шестигранником или регулируемые
ручные рычаги уменьшают отверстие направляющего элемента или
размер зажимной точки.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK,
они поставляются отдельно для индивидуального использования
и в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, сила зажима
усилие зажима, достигаемое с помощью регулируемого рычага, ниже
меньше из-за меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
