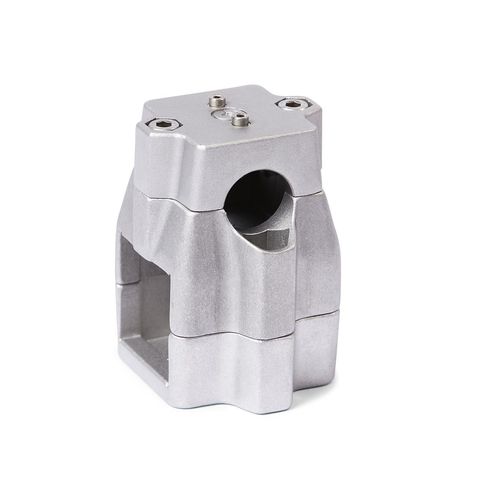

Трубный соединитель крестовидный KMU.E

квадратныйиз алюминиярегулируемый

Крестообразные линейные соединители KMU.E из литого под давлением алюминия имеют разъемные точки зажима и отверстия для направляющих элементов, частично обработанные методом резания. Отверстия смещены в плоскости и расположены под углом 90°. Вместе с направляющей трубой линейного блока отверстия в направляющих элементах образуют прочный линейный направляющий механизм круглого или квадратного сечения, который можно регулировать и зажимать для обеспечения низкого люфта. Центрирующие втулки в проходных отверстиях устраняют осевой люфт. Приводные ключи передают линейное перемещение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В местах крепления винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают отверстие направляющего элемента или размер точки зажима. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
