Круглый трубный соединитель FK.E
из нержавеющей сталииз чугунарегулируемый

Круглый трубный соединитель - FK.E - Inocon GmbH - из нержавеющей стали / из чугуна / регулируемый
Круглый трубный соединитель - FK.E - Inocon GmbH - из нержавеющей стали / из чугуна / регулируемый
Круглый трубный соединитель - FK.E - Inocon GmbH - из нержавеющей стали / из чугуна / регулируемый - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Конструкция
круглый
Материал
из нержавеющей стали
Другие характеристики
регулируемый, раздвижной
Диаметр

18 mm
(0,709 in)

Описание

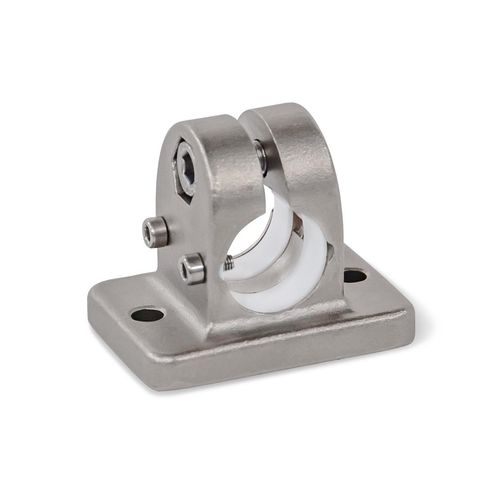

Фланцевые линейные соединители FK.E из прецизионной нержавеющей стали имеют щелевое отверстие, обработанное методом резания, со скользящей вставкой или без нее. Оно расположено в плоскости, параллельной поверхности фланца. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное движение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В месте крепления винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают размер отверстия направляющего элемента. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.

---

Другие изделия Inocon GmbH

Linear unit connectors
