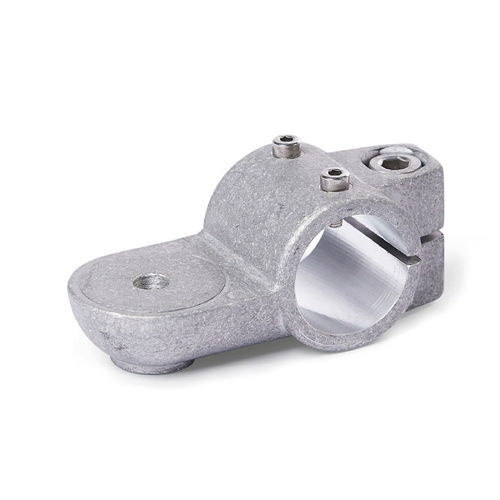

Поворотные линейные соединители из литого под давлением
алюминий имеет отверстие направляющего элемента с прорезями, обработанное
обработанное методом резания, со скользящей вставкой или без нее, а также
а также зажимной выступ, который может быть гладким, иметь
центрирующее кольцо или зубчатый венец, который либо потайной
или рельефным. Оно центрировано и перпендикулярно к
оси отверстия направляющего элемента.
Вместе с направляющей трубой линейного блока,
отверстие направляющего элемента образует цельный линейный круглый
направляющий механизм, который может быть отрегулирован и зажат
для обеспечения малого люфта. Приводные кнопки передают линейное движение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
крепится к направляющему элементу (например, в виде поворотной трубы
зажим) или сам направляющий элемент устанавливается на
в месте использования, так что весь линейный блок перемещается
вместе. В точке завинчивания винт с внутренним шестигранником
винт или регулируемый ручной рычаг уменьшает размер
отверстие направляющего элемента.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK,
они поставляются отдельно для индивидуального использования и
в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, усилие зажима, достигаемое
с регулируемым ручным рычагом ниже из-за
меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
