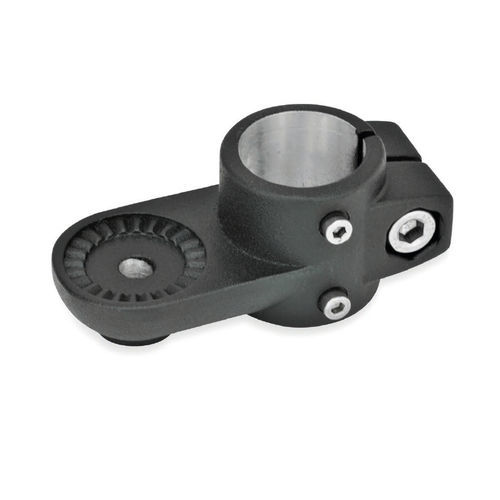

Круглый трубный соединитель LSP.E

из алюминиярегулируемыймаятниковая опора

Поворотные линейные соединители LSP.E из литого под давлением алюминия имеют обработанное методом резания отверстие направляющего элемента со скользящей вставкой или без нее, а также зажимной выступ, который может быть гладким, иметь центрирующее кольцо или корончатый зубчатый венец, потайной или рельефный. Оно расположено под углом 90° к оси отверстия направляющего элемента. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное перемещение линейного блока на разъем линейного блока. В зависимости от конструкции перемещаемая деталь крепится к направляющему элементу (например, в виде поворотного трубчатого зажима) или сам направляющий элемент устанавливается на месте использования, так что весь линейный блок перемещается вместе. В месте крепления винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают размер отверстия направляющего элемента. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше за счет меньшей длины рычага.
