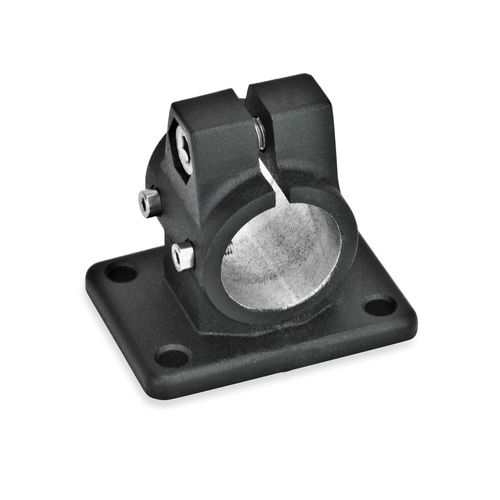

Фланцевые соединители линейных блоков из литого под давлением
алюминиевые имеют щелевидное отверстие, обработанное резанием
методом резки, со скользящей вставкой или без нее. Это отверстие
расположено в плоскости, параллельной поверхности
фланца.
Вместе с направляющей трубой линейного блока,
отверстие направляющего элемента образует цельный линейный круглый
направляющий механизм, который может быть отрегулирован и зажат
для обеспечения малого люфта. Приводные кнопки передают линейное движение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
крепится к направляющему элементу или сам направляющий элемент
либо сам направляющий элемент устанавливается на месте использования таким образом, что
весь линейный блок перемещается вместе. В точке крепления,
винт с внутренним шестигранником или регулируемый ручной рычаг
уменьшает размер отверстия в направляющем элементе.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK,
они поставляются отдельно для индивидуального использования
и в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, сила зажима
усилие зажима, достигаемое с помощью регулируемого рычага, ниже
меньше из-за меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
