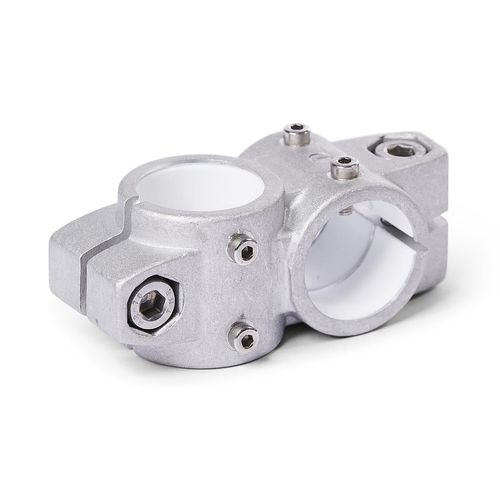

Круглый трубный соединитель KS.Z series

крестовидныйиз литого алюминиярегулируемый

Соединители поперечных линейных блоков KS.Z из литого под давлением алюминия имеют щелевые точки зажима и отверстия для направляющих элементов, обработанные методом резания, со скользящей вставкой или без нее. Отверстия смещены в плоскости и расположены под углом 90°. Вместе с направляющей трубой линейного блока отверстия в направляющих элементах образуют прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное движение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В точках крепления винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают отверстие направляющего элемента или размер точки зажима. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого рычага, меньше из-за меньшей длины рычага.
