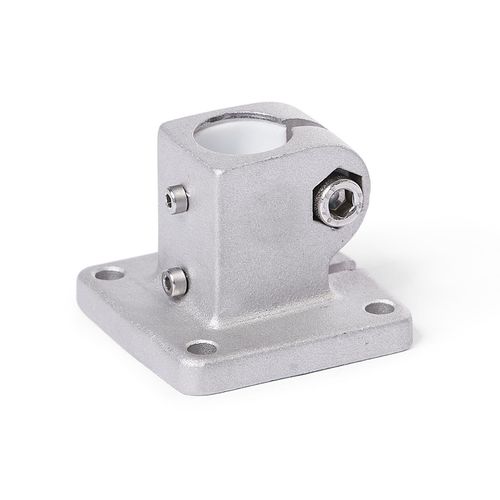

Базовые линейные соединители из прецизионной
литые из нержавеющей стали имеют щелевидное отверстие
обработанное методом резания и оснащенное
скользящей вставкой. Она расположена перпендикулярно
поверхности фланца.
Вместе с направляющей трубой линейного блока,
отверстие направляющего элемента образует цельный линейный круглый
направляющий механизм, который можно регулировать и зажимать
для обеспечения малого люфта. Приводные клавиши передают линейное движение
линейного блока к разъему линейного блока.
В зависимости от конструкции, перемещаемая деталь
закрепляется на направляющем элементе или сам направляющий
или сам направляющий элемент устанавливается в месте использования таким образом
что весь линейный блок перемещается вместе. В
точке завинчивания, кареточный болт и колпачковая гайка или
регулируемый ручной рычаг уменьшает размер
отверстие направляющего элемента или место зажима. Тип B
оснащен уплотнениями в месте завинчивания.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HEK,
они поставляются отдельно для индивидуального использования
и в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, сила зажима
усилие, достигаемое с помощью регулируемого ручного рычага, ниже
меньше из-за меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
