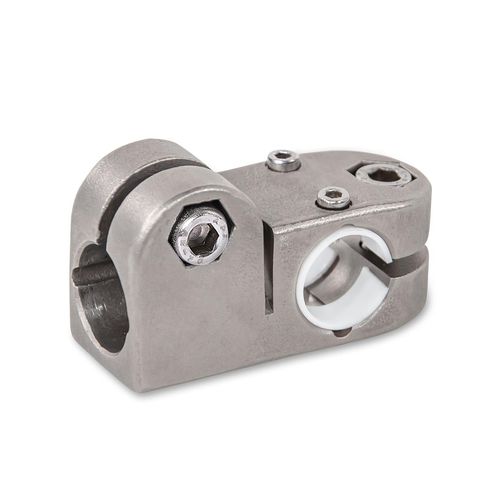

Круглый трубный соединитель TK.E

из нержавеющей сталииз чугунарегулируемый

Т-образные линейные соединители TK.E из прецизионно литой нержавеющей стали имеют щелевую точку зажима и отверстие направляющего элемента, обработанное методом резания, со скользящей вставкой или без нее. Оба отверстия расположены в одной плоскости и имеют Т-образную форму. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное движение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В точках крепления винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают отверстие направляющего элемента или размер точки зажима. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником усилие зажима, достигаемое с помощью регулируемого рычага, меньше из-за меньшей длины рычага.
