Круглый трубный соединитель FK.E series

из алюминияиз нержавеющей сталирегулируемый

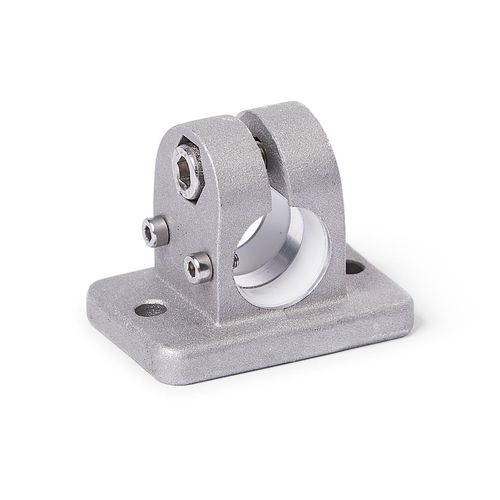

Фланцевые линейные соединители FK.E из литого под давлением алюминия имеют щелевое отверстие, обработанное методом резки, со скользящей вставкой или без нее. Оно расположено в плоскости, параллельной торцу фланца. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное перемещение линейного блока на соединитель линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В месте крепления винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают размер отверстия направляющего элемента. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага. По запросу Поверхность с шаровым покрытием, анодированная или с порошковым покрытием других цветов RAL
