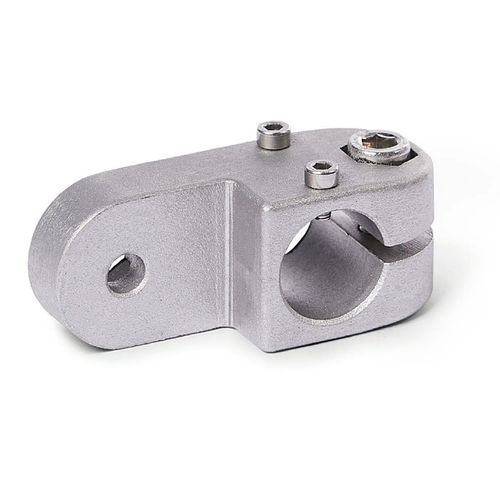

Круглый трубный соединитель LKP.E

из алюминиярегулируемыйраздвижной

Поворотные линейные соединители LKP.E из литого под давлением алюминия имеют обработанное методом резания отверстие направляющего элемента со скользящей вставкой или без нее, а также гладкий крепежный выступ, расположенный под углом 90° к отверстию направляющего элемента. Вместе с направляющей трубой линейного блока отверстие направляющего элемента образует прочный линейный направляющий механизм круглого сечения, который можно регулировать и зажимать для обеспечения малого люфта. Приводные ключи передают линейное перемещение линейного блока на разъем линейного блока. В зависимости от конструкции, перемещаемая деталь крепится к направляющему элементу или сам направляющий элемент устанавливается на месте использования таким образом, чтобы весь линейный блок перемещался вместе. В месте крепления винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают размер отверстия направляющего элемента. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
