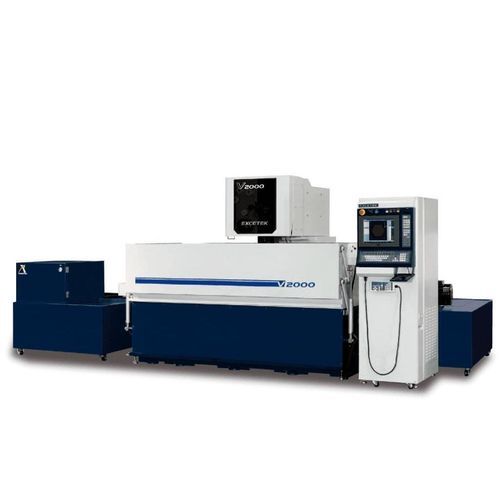

Станок электроэрозионной обработки с проводом V2000

с проводомЧПУ

Краткое описание
V2000 — проволочно-эрозионный станок (WEDM), разработанный для прецизионной резки металлических деталей. Ходы и рабочая зона позволяют обрабатывать средние и крупные компоненты для изготовления пресс-форм и точного производства.

Механическая конструкция - особенности машины

• Жёсткая U/V ферменная конструкция для структурной жёсткости
• Рабочий стол из нержавеющей стали, твердость HRC 50°
• Отливки машины оптимизированы методом FEA для увеличения жёсткости
• Увеличенная ширина основания для повышения стабильности
• Водяное охлаждение нижнего плеча для предотвращения теплового расширения; расположение ребер (RIB) рассчитано методом конечных элементов для оптимизации жёсткости

Точность и аккуратность

• Увеличенное расстояние между линейными направляющими для устойчивости
• Шарико-винтовая пара класса C1 с криогенной обработкой
• ШВП опирается с двух сторон и приводится в движение высокоразрешающим AC сервомотором
• Разрешающая способность позиционирования до 1 µm при микрошаге
• Лазерная калибровка и компенсация ошибок шага
• Опция: замкнутая линейная шкала для обратной связи
• Прочная литая чугунная конструкция как основа точности

Интеллектуальный режим обработки

• Вычисления высокой частоты и импульсное управление через встроенную систему для снижения нагрузки контроллера
• Связь между модулями по сети RS-485
• CRC-функции для проверки целостности получаемых данных
• Применение ASIC-чипов для повышения стабильности цепей
• Функции сторожевого таймера (watchdog) для самозащиты
• Обратная связь по искрообразованию в реальном времени для стабильной эрозии

Автоматическая протяжка проволоки (AWT)

• Протяжка в месте обрыва; функция отпуска улучшает прямолинейность проволоки при протяжке
• Надёжная протяжка в месте обрыва без возврата к стартовому отверстию
• Поддерживается погружная протяжка, позволяющая выполнять протяжку при погружной обработке без слива/заполнения бака
• Функция многоточечной обработки: при неудаче повторной протяжки система пропускает отверстие, фиксирует его координаты и возвращается позднее для завершения реза
• Функции мониторинга AWT и просмотра результатов AWT
• Водяная струя для помощи при протяжке высоких заготовок; поддержка протяжки до 500 мм толщины

Управление

• CNC-устройство: промышленный ПК
• CPU: Pentium 64-bit высокоскоростной процессор
• Интерфейс: 15" LCD сенсорный экран, клавиатура, мышь
• Интерфейсы ввода: LAN, USB, Floppy, RS-232
• Объём памяти: CF-карта 512 MB
• Минимальная единица команды: 0.0001 mm
• Максимальная программируемая длина: ±9999.9999 mm
• Единицы: метрические/дюймы переключаемые
• Графический интерфейс для помощи оператору; сторожевой таймер во время обработки; дистанционное управление в стандартной комплектации; база данных технологий резки и информация по параметрам и обслуживанию доступны

Электроника и технологии обработки

• Система генератора переменного тока Electrolysis Free (EF) для улучшения режущих характеристик
• Решение короткого замыкания: специальная цепь разряда для устранения коротких замыканий при смещении при протяжке
• RTS (Real Time Sparking): быстрая реакция на неэффективные разряды и коррекция условий для повышения эффективности резки
• Модульная конструкция PCB с светодиодной индикацией для облегчения обслуживания

Шероховатость поверхности

• Super Finish Circuit (опция): высокочастотная технология отделки для достижения Ra < 0.2 µm за один проход с 4 доработками
• Демонстрация отделки на стали SKD-11 толщиной 30 мм
• Параметры управления углами для уменьшения 'washout' углов и повышения совместимости пресс-форм, качества и скорости обработки

Комплектация
Стандартные принадлежности

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт
• Алмазный направляющий элемент x 2 шт
• Верхняя и нижняя промывочные насадки x 2 комплекта
• Электронагревательные пластины x 2 шт
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Шаблон вертикального выравнивания x 1 комплект

Опции

• Линейная шкала по осям XY
• Ось W
• Зажимной балочный элемент
• Jumbo Feeder L-50A
• AWT
• Двойная дверь
• AVR 15KVA
• Трансформатор 15KVA
• Служба коротких сообщений (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Super Finish Circuit

Технические характеристики

• Модель: V2000
• Макс. размер заготовки: 2400 x 700 x 345 mm
• Макс. вес заготовки: 2500 kg
• Ход осей X/Y: 2000 x 450 mm
• Ход осей U/V: 160 x 160 mm
• Ход оси Z: 350 mm
• Габариты станка: 5260 x 3135 x 2200 mm
• Ёмкость ванны: 2500 L
