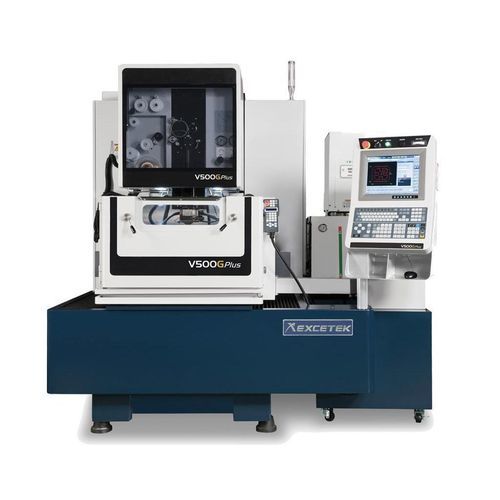

Станок электроэрозионной обработки с проводом V500G Plusс проводомсверхточныйЧПУ
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- с проводом
- Другие характеристики
- ЧПУ, сверхточный
- Ход Х
500 mm
(19,69 in)- Ход Y
300 mm
(11,81 in)- Ход Z
260 mm
(10,24 in)
Описание
Краткое описание
Особенности
Конструктивные особенности
Automatic Wire Threading (AWT) и функции протягивания
Технология резки (примеры)
Аксессуары (в комплекте & опции)
Технические характеристики
- Станок проводной электроэрозии (Wire EDM) для прецизионной обработки проводящих материалов. Ходы X/Y 500 x 300 мм, U/V 120 x 120 мм, Z 260 мм (погружённая высота 220 мм). Управление 5 осей с автоматическим протягиванием проволоки.
Особенности
- Несколько технологий резки и удобный интерфейс с возможностью удалённого мониторинга.
- Automatic Wire Threading (AWT) для надёжной высокоскоростной безоператорной работы, включая протягивание в пазах и под водой.
- Функции повышения производительности: модуль DPM, стабилизатор разряда, стратегия управления углами, ручная обработка радиусов, снижение следов проволоки и микронная схема финишной обработки.
- Управление энергопотреблением и компенсация расхода проволоки для снижения эксплуатационных затрат и упрощения обслуживания.
Конструктивные особенности
- Жёсткая U/V ферменная конструкция.
- Рабочий стол из нержавеющей стали, твердость HRC 50°.
- Отливки, спроектированные с использованием FEA для повышения жёсткости.
- Дополнительно широкая база станка для устойчивости.
- Охлаждаемый водой нижний рычаг предотвращает тепловое расширение и повышает точность.
- Прочная литая чугунная конструкция в качестве основы точности.
Automatic Wire Threading (AWT) и функции протягивания
- Непрерывная ночная/дневная безоператорная работа с надёжным автоматическим протягиванием проволоки в точках обрыва.
- Отжиг при протягивании для улучшения прямолинейности проволоки; надёжное протягивание в точке обрыва без возврата к стартовому отверстию.
- Погружённое протягивание: выполнение протягивания во время погружённой обработки без слива бака.
- Многоточечная обработка: при неудаче повторного протягивания система пропускает отверстие и фиксирует его для последующего завершения.
- Протягивание с водяной струёй для высоких заготовок или условий погружённой обработки.
- Примеры: толщина заготовки 100 мм — отжиг и резка: 10 с; протягивание: 10 с. Толщина 800 мм — протягивание под водой в точке обрыва.
Технология резки (примеры)
- Тип A: Без управления 0 | С управлением 0
- Тип B: Без управления 0 ~ -2 µm | С управлением -8 ~ -10 µm
- Тип C: Без управления 0 | С управлением 0
- Тип D: Без управления 0 ~ -2 µm | С управлением -8 ~ -10 µm
Аксессуары (в комплекте & опции)
- Стандартные: ионообменная смола 10 л; бумажный фильтр x2; алмазный направляющий x2; верхние/нижние промывочные сопла x2 комплекта; питающие пластины x2; латунная проволока x1 катушка; комплект зажимных инструментов; приспособление для вертикальной юстировки.
- Опции: линейные шкалы XY; W-ось; зажимная балка; Jumbo Feeder L-50A; AWT; двойная дверь; AVR 15 kVA; силовая сдвижная дверь (только V650G & V850G); трансформатор 15 kVA; сигнальная башня; SMS; система удалённого мониторинга; схема суперфиниша.
Технические характеристики
- Модель: V500G Plus
- Бренд: Excetek
- Макс. размер изделия: 850 x 600 x 255 mm
- Макс. вес изделия: 600 kg
- Ход X/Y: 500 x 300 mm
- Ход U/V: 120 x 120 mm
- Ход Z: 260 mm (погружённая высота 220 mm)
- Диаметр проволоки: 0,15 - 0,3 mm
- Управляемые оси: 5-осевой AC серво
- Максимальный угол конусности: ±26° / 100 mm с широкой алмазной направляющей и соплом
- Габариты станка: 2215 x 2480 x 2205 mm
- Вес станка: 3500 kg
- Ёмкость бака: 750 L
