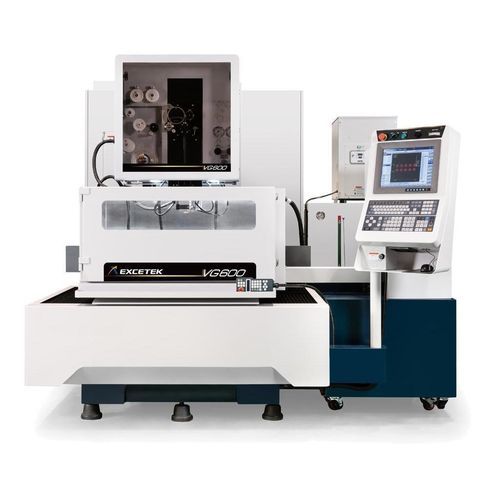

Станок электроэрозионной обработки с проводом VG600

с проводомс проводомвысокой точности

Обзор
Оси X/Y: 600 x 400 мм
Оси U/V: 120 x 120 мм
Ось Z: 310 мм

Технические характеристики

• Модель: VG600
• Габариты станка: 2550 x 2600 x 2200 мм
• Ход X/Y: 600 x 400 мм
• Ход U/V: 120 x 120 мм
• Ход Z: 310 мм
• Управляемые оси: 5 осей, AC сервомоторы
• Максимальный угол коничности: ±26°/100 мм (с широкой алмазной направляющей и соплом)
• Масса станка: 4400 кг
• Рабочий стол: нержавеющая сталь, твердость HRC 50°

Особенности
Механическая конструкция

• Интерфейс и управление: эргономичное HMI, удалённый мониторинг и удобные функции эксплуатации
• AWT (автоматическая протяжка проволоки): надёжная протяжка в пазу и под водой для уменьшения вмешательства оператора
• Модули повышения производительности: DPM-модуль, стабилизатор разряда, микронный цепь финишной обработки и улучшенные стратегии управления углами
• Энергоменеджмент: интеллектуальное управление мощностью и компенсация расхода проволоки для снижения эксплуатационных затрат
• Жёсткая конструкция U/V и расширенная база
• Нержавеющий стол и литая конструкция станка, рассчитанная методом конечных элементов для повышения жёсткости
• Водяное охлаждение нижнего рычага для ограничения теплового расширения и поддержания точности

Интеллектуальный режим обработки

• Графическая панель HMI с эргономичным управлением и встроенным поиском технологических данных
• Функции позиционирования и синхронизации заготовки
• Доступные сведения по обслуживанию, диагностике и журналам работы

Автоматическая протяжка проволоки

• Непрерывная автономная работа с автоматическим повторным протягиванием в месте разрыва
• Функция отжига улучшает прямолинейность проволоки при протяжке; практически 100% надёжность без возврата к стартовому отверстию
• Подводная протяжка: возможна без слива бака
• Многоотверстная обработка: система пропускает и фиксирует неудачные протяжки и возвращается позднее для завершения реза
• Протяжка с водяной струёй: повышает надёжность для высоких заготовок или при погружённой обработке
• Примеры времени: толщина 100 мм — отжиг и рез ≈ 10 с; протяжка ≈ 10 с

Технология резки
Сравнение контроля коничности при наличии и отсутствии управления:
A | Без управления: 0 | С управлением: 0
B | Без управления: 0 ~ -2 µm | С управлением: -8 ~ -10 µm
C | Без управления: 0 | С управлением: 0
D | Без управления: 0 ~ -2 µm | С управлением: -8 ~ -10 µm


Система удалённого мониторинга
Возможность удалённого мониторинга состояния и работы станка.

Комплектация
Стандартные комплектующие

• Ионообменная смола x 10 л
• Бумажный фильтр x 2 шт.
• Алмазная направляющая x 2 шт.
• Верхняя и нижняя промывочные сопла x 2 набора
• Электродные пластины x 2 шт.
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Приспособление для вертикальной центровки x 1 комплект

Опции

• Линейная шкала для осей XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• AWT (автоматическая протяжка)
• Двойная дверь
• AVR 15 KVA
• Электроприводная сдвижная дверь (только V650G & V850G)
• Трансформатор 15 KVA
• Сигнальная башня
• Служба коротких сообщений (SMS)
• Система удалённого мониторинга
• Super finish circuit

Технические параметры

• Модель: VG600
• Габариты станка: 2550 x 2600 x 2200 мм
• Ход X/Y: 600 x 400 мм
• Ход U/V: 120 x 120 мм
• Ход Z: 310 мм
• Управляемые оси: 5 осей AC сервомоторы
• Максимальный угол коничности: ±26°/100 мм (с широкой алмазной направляющей и соплом)
• Масса станка: 4400 кг
• Материал/твёрдость стола: нержавеющая сталь, HRC 50°
• Ключевые модули: DPM-модуль, стабилизатор разряда, микронный финишный контур
• AWT с поддержкой подводной протяжки и водяной струйной помощи
