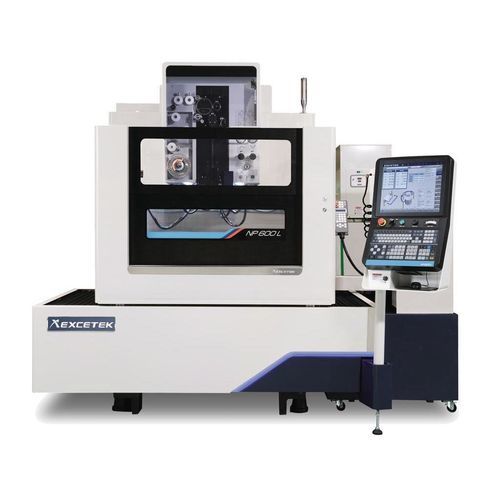

Станок электроэрозионной обработки с проводом NP600L CE

с проводомсверхточныйЧПУ

Краткое описание
Проволочно-электроэрозионный станок погружного типа NP600L CE. Ход столa X/Y: 600 × 400 мм. Ход U/V: 160 × 160 мм. Ход Z (опция): 410 мм.

Обзор

• Соответствие требованиям TUV CE для безопасности и нормативов.
• Передняя моторизованная раздвижная дверь экономит место при установке и облегчает обслуживание.

Технические характеристики (погружной тип)

• Модель: NP600L CE (погружной тип)
• Макс. размер заготовки: 1000 × 700 × 345 мм
• Диаметр проволоки: 0,15–0,3 мм
• Макс. вес заготовки: 800 кг
• Управление осями: линейный двигатель XY; U/V и Z оси — AC серводвигатели
• Ход стола (X × Y): 600 × 400 мм
• Ход U & V: 160 × 160 мм
• Ход Z: 410 мм (опция)
• Макс. угол конусности: ±30° / 100 мм (с широкой алмазной направляющей и соплом)
• Габариты станка (Д × Ш × В): 2670 × 2965 × 2300 мм
• Масса станка: 4700 кг

Диэлектрический бак

• Вместимость бака: 900 л
• Деионизатор: автоматический
• Бумажный фильтр: 2 шт.
• Охладитель: автоматический

Особенности

• Высокая точность
  • Smart Corner Control
  • Стабильная обработка разрядом
  • Super Finish Circuit (SFC) для повышения точности
• Эффективность
  • DPM модуль
  • Контроль меток высокой точности
  • Генераторная система Electrolysis Free (EF)
• Экономичность
  • Интеллектуальный контроль доступа
  • Снижение расхода проволоки
  • Конкурентная цена
• Интеллектуальная сеть
  • Управление мониторингом удаленно
  • Разъем контроллера
  • Мониторинг с портативных устройств
• Автоматизация
  • Высокоскоростная система Auto Wire Threading (AWT)
  • Перенос заготовок роборукой
  • Автоматическое измерение и корректировка зондом

Механические и конструктивные особенности

• Жесткая конструкция U/V фермы
• Рабочий стол из нержавеющей стали, твердость HRC 50°
• Литые элементы проектируются с учетом FEA для повышения жесткости
• Дополнительно широкая база станка для стабильности

Система привода с линейным мотором
Система обеспечивает управление температурой посредством циркуляции воды для уменьшения теплового влияния линейного мотора. Цифровая линейка высокой разрешающей способности 0,1 μm и контроллер обеспечивают высокоточную формовку и ультраточную отделку при высокой тяговой способности и энергоэффективности.

Улучшенная операторская доступность

• Сертифицированная TUV безопасность и металлический дизайн корпуса
• Моторизованная раздвижная дверь экономит пространство и облегчает эксплуатацию

Auto Wire Threading (AWT) и характеристики протяжки проволоки

• Высокоскоростная AWT для толщины заготовки до 100 мм
• Отжиг и резка проволоки: 10 с
• Время протяжки: 10 с
• Возможность протяжки при погружении: 200 мм
• Протяжка на толщине 400 мм в точке обрыва
• Функция водяной струи обеспечивает протяжку для заготовок до 500 мм

Онлайн-измерение и автоматизация
Онлайн-измерение и калибровка перед обработкой сокращают время наладки. Макрокоманды позволяют автоматизировать измерение и калибровку опорных точек для повышения точности обработки. Прямое измерение на столе после обработки исключает ошибки, связанные с циклами демонтажа/монтажа. Многопозиционная обработка включает автоматическую компенсацию 3D плоскостности, автоматическую компенсацию параллельности (AR), автоматическое измерение опорных точек и автоматический переход к следующей детали.

Технология резки (пример таблицы)
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Комплектация
Стандартная комплектация

• Линейная шкала оси XY
• Латунная проволока × 1 катушка
• AWT
• Набор зажимных инструментов × 1
• Ионообменная смола × 10 L
• Шаблон вертикальной выравнивания × 1
• Бумажный фильтр × 2 шт.
• Алмазная направляющая × 2 шт.
• Верхняя и нижняя промывочные насадки × 2 набора
• Электродные пластины × 2 шт.

Опции

• Зажимная балка
• Ось W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Трансформатор 15 KVA
• Автоматическая передняя дверца (Only NP600L)
• Short Message Service (SMS)
• Сигнальная башня
• Система удаленного мониторинга
• Система автоматического измерения
• Super Finish Circuit

Технические характеристики

• Модель: NP600L CE (погружной тип)
• Макс. размер заготовки: 1000 × 700 × 345 мм
• Ход стола (X × Y): 600 × 400 мм
• Ход U & V: 160 × 160 мм
• Ход Z: 410 мм (опция)
• Диаметр проволоки: 0,15–0,3 мм
• Макс. вес заготовки: 800 кг
• Управляемые оси: XY линейный мотор; U/V Z ось AC серводвигатель
• Макс. угол конусности: ±30° / 100 мм (с широкой алмазной направляющей и соплом)
• Габариты (Д × Ш × В): 2670 × 2965 × 2300 мм
• Масса: 4700 кг
• Емкость диэлектрического бака: 900 л
• Деионизатор: автоматический
• Бумажный фильтр: 2 шт.
• Охлаждающая установка: автоматическая
