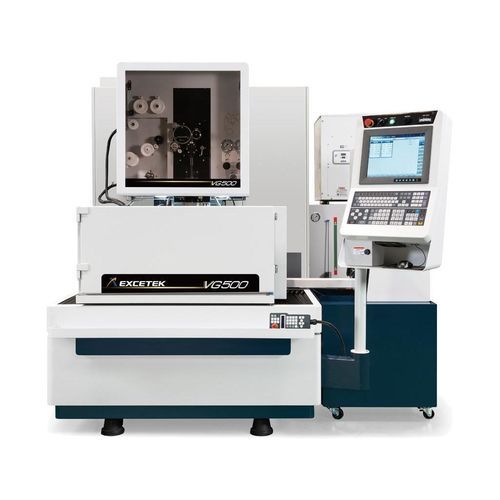

Станок электроэрозионной обработки с проводом VG500

ЧПУ

Краткое описание продукта
Оси X/Y: 500 x 300 мм
Оси U/V: 80 x 80 мм
Ось Z: 220 мм

Технические характеристики
Габариты машины: 2200 x 2450 x 2200 мм
Ход X/Y: 500 x 300 мм
Ход U/V: 80 x 80 мм
Ход Z: 220 мм
Количество контролируемых осей: 5 осей (AC серводвигатель)
Максимальный угол коничности: ±22°/100 мм (с широкой алмазной направляющей и соплом)
Масса машины: 1500 кг

Особенности

• Smart & Easy
  • Обширные технологии резки
  • Удобный интерфейс
  • Удалённые возможности
  • Удобные функции
• Высокоскоростное надёжное AWT
  • Высокоскоростная надёжная автоматическая протяжка проволоки (AWT)
  • Протяжка в паз
  • Протяжка под водой (погружная)
  • Снижает затраты на персонал для многомодельной обработки
• Повышение производительности обработки
  • Модуль DPM
  • Стабилизатор разряда
  • Новая стратегия управления углами
  • Ручная обработка радиусов
  • Снижение следов проволоки от подходного реза
  • Новая микронная финишная схема
• Энергосбережение и низкая стоимость эксплуатации
  • Интеллектуальное управление питанием
  • Компенсация расхода проволоки
  • Лёгкое обслуживание и снижение затрат на сервис

Механическая конструкция

• Жёсткая решётчатая конструкция U, V
• Рабочий стол из нержавеющей стали, твёрдость HRC 50°
• Литые детали машины, разработанные на основе FEA-анализа для повышения жёсткости
• Основание машины с увеличенной шириной
• Водяное охлаждение нижнего плеча предотвращает термическое расширение при накоплении тепла, повышая точность
• Прочная конструкция машины из чугуна как основа точности

Интеллектуальный режим обработки / Графический интерфейс

• Графическая HMI-панель, разработанная для простой эксплуатации и эргономичного использования
• Функция позиционирования заготовки
• Доступна информация по обслуживанию и диагностике
• Функция поиска технологических данных
• Графический интерфейс и полезные функции для помощи в работе

Автоматическая протяжка проволоки

• Непрерывная автоматическая круглосуточная работа без присмотра с идеальной автоматической протяжкой в точке обрыва
• Функция отжига улучшает прямолинейность проволоки при протяжке; возможна протяжка в точке обрыва с высокой надёжностью без возвращения к стартовому отверстию
• Погружная протяжка: протяжка может выполняться во время погружной обработки без слива или долива бака
• Функция многоотверстийной обработки: если повторная протяжка не удалась в отверстии, система может пропустить его и продолжить; пропущенные отверстия записываются и затем восстанавливаются
• Протяжка с водяной струёй: водяная струя может использоваться для улучшения протяжки при высоких заготовках или погружной обработке
• Типичные примеры времени: для толщины заготовки 100 мм, отжиг и резка проволоки ~10 с, протяжка ~10 с; поддерживает погружную протяжку для очень толстых заготовок

Технология резки
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Система удалённого мониторинга

• Возможность удалённого мониторинга состояния и работы машины

Комплектующие
Стандартные комплектующие

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт.
• Алмазная направляющая x 2 шт.
• Верхняя и нижняя промывочные насадки x 2 комплекта
• Электродные пластины x 2 шт.
• Латунная проволока x 1 бобина
• Зажимной инструмент x 1 комплект
• Шаблон вертикальной юстировки x 1 комплект

Опции

• Линейная шкала осей XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Двойная дверь
• AVR 15KVA
• Power Slide Door (Только V650G & V850G)
• Трансформатор 15KVA
• Сигнальная башня
• Short Message Service (SMS)
• Remote Monitor System
• Super Finish Circuit

Технические данные

• Модель: VG500
• Габариты машины: 2200 x 2450 x 2200 мм
• Ход X/Y: 500 x 300 мм
• Ход U/V: 80 x 80 мм
• Ход Z: 220 мм
• Управляемые оси: 5 осей (AC серводвигатель)
• Максимальная коничность: ±22°/100 мм (с широкой алмазной направляющей и соплом)
• Масса машины: 1500 кг
• Ключевые функции: AWT (включая погружную протяжку и протяжку в точке обрыва), DPM-модуль, стабилизатор разряда, микронная финишная схема, интеллектуальное управление питанием
