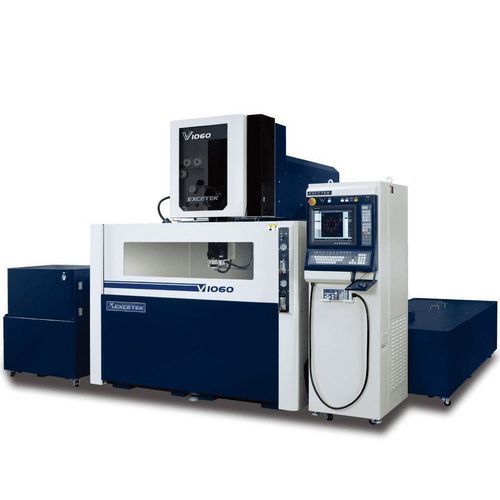

Станок электроэрозионной обработки с проводом V1060

высокой точностисверхточныйЧПУ

Краткое описание
Оси X/Y: 1000 x 600 mm
Оси U/V: 160 x 160 mm (260 x 260 mm)
Ось Z: 350 / 500 mm

Технические характеристики (обзор)
V1060 - Z350 / Z500
Макс. размер заготовки: 1500 x 1000 x 345 mm (495 mm)
Диаметр проволоки: 0,2 - 0,33 mm
Макс. вес заготовки: 3000 kg
Количество управляемых осей: 5 осей AC серводвигатель
Ход стола X Y: 1000 x 600 mm
Максимальный угол конусности: ±30°/100 mm при использовании широкой алмазной направляющей и сопла
Ход осей U & V: 160 x 160 mm (260 x 260 mm)
Габариты станка: 3460 x 3260 x 2310 mm (Z350); 4210 x 3260 x 2390 mm (Z500)
Ход оси Z: 350 / 500 mm
Масса станка: V1060 - Z350 / Z500 : 7300 / 7650 kg
Объем бака: V1060 - Z350 / Z500 : 1800 / 2500 L
Опциональный ход Z: 500 mm (погружённая высота 500 mm)

Механическая конструкция

• Жёсткая ферменная конструкция U, V
• Рабочий стол из нержавеющей стали, твердость HRC 50°
• Отливки машины разработаны на основе FEA анализа для повышения жёсткости
• Основание машины с особо широкой конструкцией
• Нижний рычаг с водяным охлаждением для предотвращения теплового расширения и повышения точности; расположение рёбер оптимизировано FEA для теплового баланса

Точность и перемещение

• Увеличенное расстояние между направляющими для повышения точности
• Криогенная обработка шарико-винтовой передачи класса C1
• ШВП опирается с двух сторон и приводится в движение высокоразрешающим AC серводвигателем, что обеспечивает точность шагов до 1 µm
• Лазерная калибровка и компенсация погрешности шага
• Линейная шкала с замкнутой петлёй доступна как опция
• Прочная конструкция из чугуна как основа точности

Интеллектуальный режим обработки & Электроника

• Вычисления высокой частоты и импульсное управление
• Встроенная система уменьшает нагрузку на управление
• Сети RS-485 для связи групп модулей
• Функции CRC для проверки целостности полученных данных
• Использование ASIC для повышения стабильности цепей
• Функции watchdog для самозащиты
• Обратная связь искрения в реальном времени (RTS) для стабильной электроэрозии и короткого времени отклика для корректировки неэффективных разрядов
• Система генератора переменного тока Electrolysis Free (EF) для улучшения эффективности резки
• Решение для короткого замыкания: специальная схема разряда для устранения условий короткого замыкания при протягивании/несовмещении и повышения эффективности обработки

Автоматическая протяжка проволоки (AWT)

• Протяжка в точке обрыва с отжигом для улучшения прямолинейности проволоки; протяжка в точке обрыва во время обработки с практически 100% надёжностью без возврата к стартовому отверстию
• Погружённая протяжка: протяжка возможна во время погружённой обработки без слива бака
• Многоотверстная обработка: при неудаче повторной протяжки система пропускает отверстие, записывает его положение и позже возвращается к пропущенным отверстиям для завершения реза
• Возможности AWT Monitor и AWT Result Monitor
• Протяжка с водяной струёй для высоких заготовок; функция водяной струи позволяет протягивать до 500 mm толщины

Управление / Интерфейс

• CNC устройство: промышленный ПК
• CPU: Pentium 64-bit высокоскоростной CPU
• Операционный интерфейс: 15" LCD сенсорный экран, клавиатура, мышь
• Входные интерфейсы: LAN, USB-накопитель, дисковод, RS-232
• Объём памяти: 512 MB CF карта
• Мин. единица команды: 0,0001 mm
• Макс. программируемый размер: ±9999,9999 mm
• Единица: метрическая / дюймы переключаемая
• Модульная система с LED индикаторами на I/O модулях для обслуживания и индикации состояния
• Watch Dog функции и дистанционное управление (стандартное оснащение)

Отделка поверхности
Super Finish Circuit (опция): высокочастотная технология отделки поверхности, позволяющая получить шероховатость менее Ra 0,2 µm за один проход с 4 доводками. Подходит для материалов, таких как SKD-11, до указанных толщин.

Комплектация
Стандартные принадлежности

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт.
• Алмазная направляющая x 2 шт.
• Верхняя и нижняя промывочные сопла x 2 комплекта
• Энергизирующие пластины x 2 шт.
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Шаблон для вертикального выверивания x 1 комплект

Опции

• Линейная шкала по осям XY
• Ось W
• Зажимной брус
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Двойная дверь
• AVR 15KVA
• Трансформатор 15KVA
• Служба коротких сообщений (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Super Finish Circuit

Дополнительные заметные особенности

• Отжиг при протяжке для улучшения прямолинейности проволоки
• Короткий отклик RTS (Real Time Sparking) для повышения эффективности резки
• База данных технологий резки и помощник с иконками для пользователя по параметрам и обслуживанию

Технические данные

• Модель: V1060 (Z350 / Z500)
• Ход стола (X x Y): 1000 x 600 mm
• Ход U & V: 160 x 160 mm (опция 260 x 260 mm)
• Ход оси Z: 350 mm или 500 mm (опция)
• Макс. размер заготовки: 1500 x 1000 x 345 mm (495 mm)
• Диаметр проволоки: 0,2 - 0,33 mm
• Макс. вес заготовки: 3000 kg
• Управляемые оси: 5 осей AC серводвигатель
• Габариты станка: 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Масса станка: 7300 kg (Z350) / 7650 kg (Z500)
• Объем бака: 1800 L (Z350) / 2500 L (Z500)
• Макс. угол конусности: ±30°/100 mm с широкой алмазной направляющей и соплом
• Стандартные и опциональные принадлежности, как указано выше
