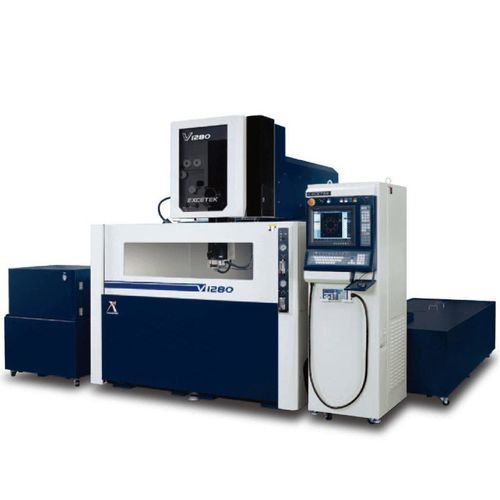

Станок электроэрозионной обработки с проводом V1280

высокой точностисверхточный

Обзор продукта
X/Y оси: 1200 x 800 mm
U/V оси: 260 x 260 mm
Z ось: 500 mm (опции 600 / 800 mm)
Модель: V1280 - Z500/Z600/Z800 CNC проволочно-ЭДМ станок
Макс. размеры заготовки: 1650 x 1200 x 495 mm (опция 595/795 mm)
Диаметр проволоки: 0,2 - 0,33 mm
Макс. вес заготовки: 4000 kg
Управляемые оси: 5-осевой AC сервопривод

Технические характеристики

• Ход стола (X x Y): 1200 x 800 mm
• Ход осей U & V: 260 x 260 mm
• Ход оси Z: 500 mm (опции 600 / 800 mm)
• Макс. угол коничности: ±30°/100 mm (с широкой алмазной направляющей и соплом)
• Макс. размеры заготовки: 1650 x 1200 x 495 mm (опция 595/795 mm)
• Макс. вес заготовки: 4000 kg
• Поддерживаемый диаметр проволоки: 0,2 - 0,33 mm
• Управляемые оси: 5-осевой AC сервопривод
• Габариты и массы станка: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Ёмкость бака: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

Механическая структура

• Жёсткая U/V ферменная конструкция
• Рабочий стол из нержавеющей стали, твёрдость HRC 50°
• Отливка корпуса станка разработана на основе FEA для повышения жёсткости
• Основание станка с увеличенной шириной
• Водяное охлаждение нижней балки предотвращает термическое расширение; расположение рёбер рассчитано по FEA для обеспечения теплового баланса и оптимальной жёсткости

Точность и движение

• Увеличенное расстояние между линейными направляющими
• Криогенная обработка шарико-винтовой пары класса C1
• ШВП опирается с двух сторон, высокоразрешающее AC сервоприводное мотор-революция обеспечивает микрошаговую точность до 1 µm
• Лазерная калибровка и компенсация ошибки шага
• Линейная шкала с замкнутым контуром (опция)
• Прочная чугунная конструкция машины как основа точности

Интеллектуальный режим обработки

• Высокочастотные вычисления и импульсное управление; встраиваемая система снижает нагрузку на управление
• Сеть RS-485 передаёт данные между группами модулей
• Функции CRC проверяют целостность получаемых данных
• Использование ASIC для повышения стабильности цепи
• Функции сторожевого таймера для самозащиты
• Обратная связь по искрообразованию в реальном времени стабилизирует искровое эрозионное воздействие

Автоматическая протяжка проволоки

• Протяжка в точке обрыва: отжиг улучшает прямолинейность проволоки; протяжка в точке обрыва во время обработки с практически 100% надёжностью без возврата к стартовому отверстию
• Погружная протяжка: выполняется при погружной обработке без слива/повторного заполнения бака
• Функция мног отверстий: если повторная протяжка не удалась, система пропускает текущее отверстие, записывает его координаты и возвращается позже для завершения реза
• Протяжка с водяной струёй для высоких заготовок; надёжная авто-протяжка обеспечивает непрерывную работу без оператора; водяная струя позволяет протяжку до 500 mm толщины

Система управления

• Графический интерфейс; управление EXCETEK серии V (W6)
• CNC устройство: промышленный ПК
• CPU: Pentium 64-bit высокоскоростной процессор
• Операционный интерфейс: 15" LCD сенсорный экран, клавиатура, мышь
• Входные интерфейсы: LAN, USB, Floppy, RS-232
• Ёмкость памяти: 512 MB CF карта
• Мин. единица команды: 0,0001 mm
• Макс. программируемый размер: ±9999.9999 mm
• Единицы измерения: метрические / дюймы переключаемые
• Дистанционное управление: стандартное оснащение

Электрические и технологические функции

• Электропитатель AC Electrolysis Free (EF) для улучшения качества реза
• Решение для короткого замыкания: специальная схема разряда устраняет короткие замыкания при смещении при протяжке и повышает эффективность обработки
• RTS (Real Time Sparking): быстрая реакция предоставляет обратную связь по неэффективным разрядам и регулирует условия для повышения эффективности реза

Качество поверхности
Super Finish Circuit (опция): технология высокочастотной финишной обработки поверхности, способная обеспечить шероховатость Ra < 0,2 µm за один проход с 4 дорубками, подтверждена на сталях, таких как SKD-11 (пример: толщина 30 mm).

Комплектация

Стандартные принадлежности

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт
• Алмазная направляющая x 2 шт
• Верхние и нижние промывочные сопла x 2 набора
• Энергизирующие пластины x 2 шт
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 набор
• Приспособление для вертикального выравнивания x 1 набор

Опции

• Линейная шкала по осям XY
• W-ось
• Прижимная балка
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Двойная дверь
• AVR 15KVA
• Трансформатор 15KVA
• Служба коротких сообщений (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Super Finish Circuit

Технические характеристики

• Модель: V1280 (варианты Z500 / Z600 / Z800)
• Ход стола (X x Y): 1200 x 800 mm
• Ход осей U & V: 260 x 260 mm
• Ход оси Z: 500 mm (опции 600 / 800 mm)
• Макс. размеры заготовки: 1650 x 1200 x 495 mm (опция 595/795 mm)
• Макс. вес заготовки: 4000 kg
• Поддерживаемый диаметр проволоки: 0,2 - 0,33 mm
• Управляемые оси: 5-осевой AC сервопривод
• Габариты и масса станка: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Ёмкость бака: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• Макс. угол коничности: ±30°/100 mm (с широкой алмазной направляющей и соплом)
