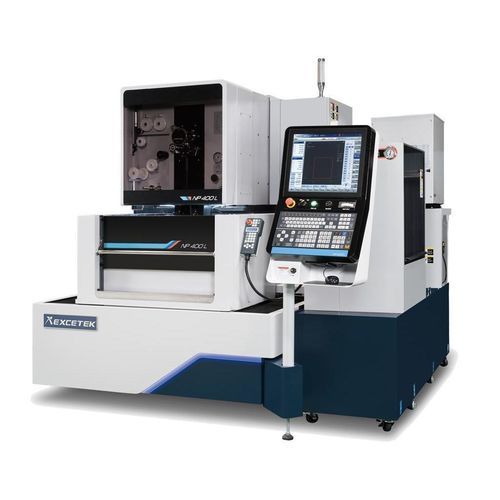

Станок электроэрозионной обработки с проводом NP400L

с проводомсверхточныйЧПУ

Краткое описание Оси X/Y : 400 x 300 мм Оси U/V : 80 x 80 мм Ось Z : 220 мм Основные характеристики

• Соответствие требованиям TUV CE, безопасность и желаемый дизайн с простым управлением.
• Для экономии места при установке и легкой эксплуатации используется высокоточный проволочный электроэрозионный станок.

Спецификация Высокоточный проволочно-вырезной электроэрозионный станок NP400L (погружного типа) Макс. размер заготовки: 750 x 550 x 215 мм Диаметр проволоки: 0,15 - 0,3 мм Макс. вес заготовки: 500 кг Количество управляемых осей: Линейный двигатель по оси XY, серводвигатель переменного тока по оси UV Z Ход стола X Y: 400 x 300 мм Максимальный угол конусности: ±22° / 80 мм с широкой алмазной направляющей и насадкой Перемещение по осям U и V: 80 x 80 мм Размеры станка: 2260 x 2525 x 2100 мм Ход оси Z: 220 мм Вес станка: 3050 кг Диэлектрический бак Емкость бака: 650 л Деионизатор: автоматический Бумажный фильтр: 2 шт Охлаждающее устройство: авто Механическая структура - ключевые моменты Высокая точность

• Умный контроль углов, стабильная обработка разряда, суперфинишная схема (SFC) обеспечивают большую точность.

Эффективность

• МодульDPM, прецизионный контроль маркировки, система генератора без электролиза (EF).

Эффективность

• Интеллектуальный контроль доступа, снижение потребления проводов, экономичная цена.

Интеллектуальная сеть

• Удаленное управление монитором, разъем контроллера, монитор портативного устройства.

Автоматизация

• Высокоскоростная автоматическая нарезка резьбы, перемещение заготовки роботизированной рукой, автоматическое измерение и корректировка зонда.

Особенности станка

• Жесткая конструкция U, V фермы
• Рабочий стол из нержавеющей стали с твердостью HRC 50°
• Литой корпус станка разработан на основе анализа FEA для увеличения жесткости
• Станина станка с очень широкой конструкцией

Система привода двигателя с линейным валом Станок обеспечивает постоянный контроль температуры для повышения точности обработки за счет снижения нагрева линейного двигателя. Циркуляция воды снижает температуру, создаваемую линейным двигателем; высокая тяга, высокая эффективность и низкое потребление энергии. В число функций входит цифровая линейка с высоким разрешением 0,1 мкм и контроллер для высокоточной формовки и сверхтонкой отделки. Улучшенная работоспособность

• Лучшая в своем классе эргономичная панель HMI, простая в управлении
• Функция позиционирования заготовки, информация об обслуживании и диагностике, функция поиска технологических данных, графический интерфейс и полезные функции

4-сторонний стол из закаленной нержавеющей стали

• TUV-сертификат безопасности и металлическая конструкция
• Конструкция двери-слайдера позволяет экономить место для установки и обеспечивает легкое управление

Автоматическая нарезка резьбы

• Возможность нарезки резьбы под водой на 200 мм; нарезка резьбы толщиной 400 мм в точке разрыва
• Высокоскоростная система автоматической нарезки резьбы: отжиг и резка проволоки ~10 сек; нарезка резьбы ~10 сек
• Надежная конструкция AWT, обеспечивающая непрерывную безлюдную круглосуточную работу; может нарезать резьбу от точки разрыва проволоки; функция водяной струи позволяет нарезать резьбу на заготовках до 500 мм

Онлайн-измерения и обработка нескольких заготовок

• Онлайн-измерение и калибровка перед обработкой для сокращения времени калибровки; автоматическое измерение калибрует опорную точку
• Прямое онлайн измерение после обработки для предотвращения ошибок при демонтаже/монтаже
• Автоматическая компенсация плоскостности и параллельности 3D (AR), автоматическое измерение опорной точки, автоматический переход к следующей заготовке

Технология резки (стол) Тип | Без контроля | С контролем A | 0 | 0 B | 0 ~ -2 мкм | -8 ~ -10 мкм C | 0 | 0 D | 0 ~ -2 мкм | -8 ~ -10 мкм Аксессуары Стандартные принадлежности

• Линейная шкала по оси XY
• Латунная проволока x 1 катушка
• AWT
• Зажимной инструмент x 1 комплект
• Ионообменная смола x 10 л
• Вертикальное выравнивание 1 комплект
• Бумажный фильтр x 2 шт
• Алмазная направляющая x 2 шт
• Верхняя и нижняя промывочные форсунки x 2 комплекта
• Энергетические пластины x 2 шт

Опции

• Зажимная балка
• W-ось
• AVR 15 KVA
• Jumbo Feeder L-50A
• Трансформатор 15 KVA
• Сервис коротких сообщений (SMS)
• Сигнальная башня
• Дистанционная система мониторинга
• Автоматическая система измерения
• Супер финишная схема

Caractéristiques / spécifications techniques

• Модель: NP400L
• Перемещение стола (X x Y): 400 x 300 мм
• Перемещение по осям U и V: 80 x 80 мм
• Перемещение по оси Z: 220 мм
• Макс. размер заготовки: 750 x 550 x 215 мм
• Макс. вес заготовки: 500 кг
• Диаметр проволоки: 0,15 - 0.3 мм
• Максимальный угол конусности: ±22° / 80 мм (с широкой алмазной направляющей и насадкой)
• Габариты станка (Ш x Г x В): 2260 x 2525 x 2100 мм
• Масса станка: 3050 кг
• Емкость диэлектрического бака: 650 л
• Дейонизатор: авто
• Бумажный фильтр: 2 шт
• Охлаждающий блок: авто
