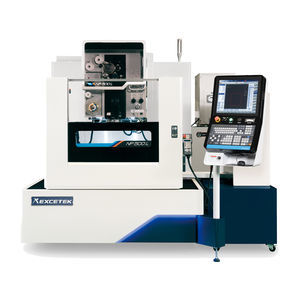

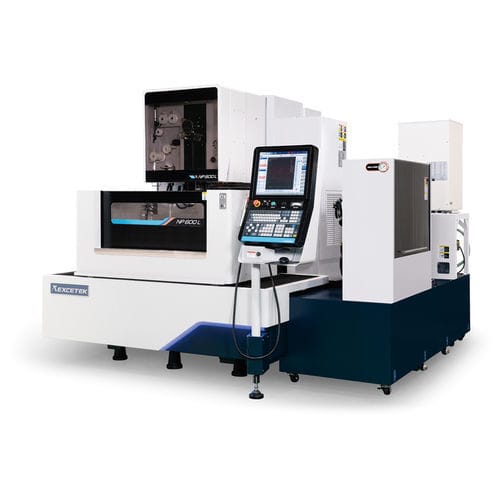

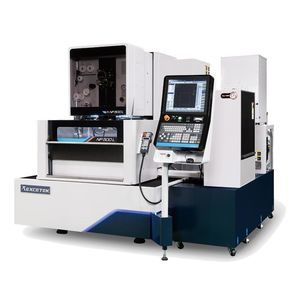

Станок электроэрозионной обработки с проводом NP600L

сверхточныйЧПУ

Краткое описание Оси X/Y : 600 x 400 мм Оси U/V : 160 x 160 мм Ось Z: 410 мм (опция) Основные характеристики

• Соответствие стандарту TUV CE: безопасность и эргономичный дизайн с простым управлением.
• Конструкция двери-слайдера позволяет экономить место для установки и обеспечивает легкое управление.

Спецификация

• Модель: NP600L (погружной тип)
• Макс. размер заготовки: 1000 x 700 x 345 мм
• Диаметр проволоки: 0,15 - 0,3 мм
• Макс. вес заготовки: 800 кг
• Количество управляемых осей: Линейный двигатель оси XY, серводвигатель переменного тока оси UV Z
• Перемещение стола X Y: 600 x 400 мм
• Максимальный угол конусности: ±30° / 100 мм с широкой алмазной направляющей и насадкой
• Перемещение осей U и V: 160 x 160 мм
• Размеры станка: 2670 x 2965 x 2300 мм
• Перемещение по оси Z: 410 мм (опция)
• Масса станка: 4700 кг

Диэлектрический бак

• Емкость бака: 900 л
• Деионизатор: авто
• Бумажный фильтр: 2 шт
• Охлаждающий блок: авто

Особенности

Высокая точность

• Smart Corner Control
• Стабильная обработка разряда
• Super Finish Circuit (SFC) для повышения точности

Эффективность

• DPM экономичное ценообразование

Интеллектуальная сеть

• Управление удаленным монитором
• Контроллерный разъем
• Портативный монитор устройства

Автоматизация

• Высокоскоростная автоматическая нарезка проволоки (AWT)
• Робо-арм перенос заготовки
• Автоизмерение и коррекция зонда

Особенности станка

• Жесткая конструкция U, V фермы
• Рабочий стол из нержавеющей стали с твердостью HRC 50°
• Литой корпус станка разработан на основе анализа FEA для увеличения жесткости
• Сверхширокое основание станка

Система привода двигателя с линейным валом Станок обеспечивает постоянный контроль температуры для повышения точности обработки за счет снижения нагрева линейного двигателя. Циркуляция воды снижает температуру магнитного поля линейного двигателя, обеспечивая высокую тягу, высокую эффективность и низкое энергопотребление. Цифровая линейка с высоким разрешением 0,1 мкм и контроллер позволяют выполнять высокоточную формовку и сверхтонкую финишную обработку. Улучшенная управляемость

• Удобный для пользователя графический интерфейс HMI с эргономичным дизайном
• Функции позиционирования заготовок, технического обслуживания и диагностики, а также функции поиска технологических данных

4-сторонний стол из закаленной нержавеющей стали

• Безопасность и металлическая конструкция, сертифицированная по стандарту TUV
• Электрическая дверь-слайдер для экономии места при установке и легкой эксплуатации

Автоматическая нарезка резьбы

• Возможность нарезки резьбы под водой на 200 мм
• Нарезка резьбы толщиной 400 мм в месте разрыва
• Высокоскоростная система автоматической нарезки резьбы: для заготовок толщиной 100 мм - отжиг и резка проволоки: 10 сек, нарезка резьбы: 10 сек
• Надежная конструкция AWT поддерживает непрерывную круглосуточную беспилотную работу и позволяет нарезать резьбу от точки обрыва проволоки
• Функция водяной струи позволяет нарезать резьбу на заготовках до 500 мм

Онлайн-система измерения Оперативное измерение и калибровка перед обработкой значительно сокращают время калибровки. Автоматические измерительные макросы калибруют опорную точку для повышения точности обработки. После обработки прямое измерение на столе позволяет избежать ошибок при демонтаже/ремонте заготовки.

• Автоматическая компенсация 3D-плоскостности заготовки
• Автоматическая компенсация параллельности (AR)
• Автоматическое измерение опорной точки обработки
• Обработка с автоматической нарезкой проволоки AWT
• Автоматическое продолжение к следующей заготовке после завершения обработки

Технология резки (стол) Тип | Без контроля | С контролем A | 0 | 0 B | 0 ~ -2 мкм | -8 ~ -10 мкм C | 0 | 0 D | 0 ~ -2 мкм | -8 ~ -10 мкм Аксессуары

Стандартные принадлежности

• Линейная шкала по оси XY
• Латунная проволока x 1 катушка
• AWT (автоматическая заправка проволоки)
• Зажимной инструмент x 1 комплект
• Ионообменная смола x 10 л
• Вертикальное выравнивание 1 комплект
• Бумажный фильтр x 2 шт
• Алмазная направляющая x 2 шт
• Верхнее и нижнее промывочное сопло x 2 комплекта
• Энергетические пластины x 2 шт

Опции

• Зажимная балка
• W-Ось
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformer 15 KVA
• Auto front door (Only NP600L)
• Short Message Service (SMS)
• Signal tower
• Remote monitor system
• Auto measurement system
• Super Finish Circuit

Caractéristiques / spécifications techniques

• Модель: NP600L
• Перемещение стола (X x Y): 600 x 400 мм
• Перемещение по осям U/V: 160 x 160 мм
• Перемещение по оси Z (опция): 410 мм
• Макс. размер заготовки: 1000 x 700 x 345 мм
• Макс. вес заготовки: 800 кг
• Диаметр проволоки: 0.15 - 0.3 мм
• Габариты станка (Д х Ш х В): 2670 x 2965 x 2300 мм
• Масса станка: 4700 кг
• Емкость диэлектрического бака: 900 л
• Деионизатор: авто; Бумажный фильтр: 2 шт; Охлаждающий блок: авто
• Точки: XY линейный двигатель; UV и Z сервопривод переменного тока (Z опционально)
