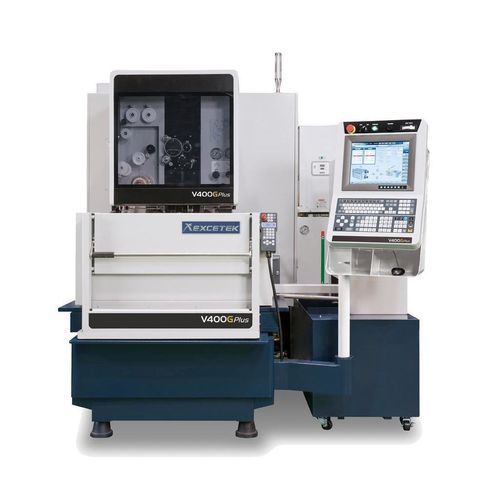

Станок электроэрозионной обработки с проводом V400G Plus

с проводомсверхточныйЧПУ

Краткое описание
Проволочно-ЭДМ станок V400G Plus с ходом по осям X/Y 400 x 300 мм, U/V 80 x 80 мм и ходом по оси Z 220 мм (высота погружения 210 мм). Управление сервоприводом AC на 5 осей, поддержка проволоки Ø 0,15–0,3 мм, предназначен для погружной обработки и непрерывной безоператорной работы.

Обзор
V400G Plus — часть серии G Plus. Обеспечивает высокоточную проволочно-электроэрозионную обработку (EDM) с интеллектуальными режимами, автоматической протяжкой проволоки (AWT) и энергоэффективной работой. Улучшает управление углами, снижает следы проволоки и повышает качество поверхности для требовательных инструментальных и серийных производств.

Механическая конструкция

• Жесткая решетчатая конструкция U и V для структурной стабильности
• Рабочий стол из нержавеющей стали, твердость HRC 50
• Литая конструкция, разработанная на основе анализа методом конечных элементов (FEA) для повышения жесткости
• Основание станка с расширенной опорой для улучшенной жесткости
• Нижний рычаг с водяным охлаждением для предотвращения теплового расширения и повышения точности
• Прочная конструкция из чугуна для долгосрочной размерной стабильности

Умно и просто

• Широкий набор технологий резки, удобный интерфейс и удаленный мониторинг для упрощения управления производством

Быстрый и надежный AWT

• Высокоскоростная автоматическая протяжка проволоки для пазов и погружной протяжки, поддерживающая безоператорное многомодельное производство

Повышение производительности обработки

• DPM-модуль и стабилизатор разряда для стабильной резки
• Новая стратегия управления углами и ручная обработка радиусов
• Снижение следов проволоки при подходных резах
• Микронный финишный контур для улучшения качества поверхности

Энергосбережение и низкая стоимость эксплуатации

• Интеллектуальное энергоменеджмент для снижения потребления
• Компенсация расхода проволоки для оптимизации эксплуатационных затрат
• Удобное обслуживание для уменьшения затрат на сервис

Интеллектуальный режим обработки
Эргономичная HMI предоставляет позиционирование детали, информацию по обслуживанию и диагностике, поиск технологических данных и графический интерфейс для настройки и мониторинга.

Автоматическая протяжка проволоки

• Непрерывная безоператорная работа день/ночь с автоматическим повторным протяжением в оптимальных точках обрыва
• Функция отжига улучшает прямолинейность проволоки при протяжке; надежная протяжка в точке обрыва без возврата к стартовому отверстию
• Погружная протяжка возможна без слива бака
• Функция многоточечной обработки: система пропускает и записывает непроходимые отверстия, затем автоматически возвращается к ним
• Доступна протяжка с водой для высоких деталей или погружной обработки

Технология резки

• Тип A | Без управления: 0 | С управлением: 0
• Тип B | Без управления: 0 ~ -2 µm | С управлением: -8 ~ -10 µm
• Тип C | Без управления: 0 | С управлением: 0
• Тип D | Без управления: 0 ~ -2 µm | С управлением: -8 ~ -10 µm

Особенности станка

• Максимальный угол конусности ±22° / 80 mm с широкой алмазной направляющей и соплом
• Управление сервомотором AC на 5 осей
• Поддерживаемый диаметр проволоки: 0,15 - 0,3 mm

Комплектация
Стандартная комплектация

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт.
• Алмазная направляющая x 2 шт.
• Верхнее и нижнее промывочные сопла x 2 комплекта
• Энерго-пластины x 2 шт.
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Вертикальный установочный шаблон x 1 комплект

Опции

• Линейная шкала по осям XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• AWT (Автоматическая протяжка проволоки)
• Двойная дверь
• AVR 15KVA
• Сдвижная энергетическая дверь (только V650G & V850G)
• Трансформатор 15KVA
• Сигнальная башня
• СМС (Short Message Service)
• Система удаленного мониторинга
• Super Finish Circuit

Технические характеристики

• Модель: V400G Plus
• Макс. размер заготовки: 750 x 550 x 215 mm
• Макс. вес заготовки: 500 kg
• Ход по осям X/Y: 400 x 300 mm
• Ход по осям U/V: 80 x 80 mm
• Ход по оси Z: 220 mm (высота погружения 210 mm)
• Диаметр проволоки: 0,15 - 0,3 mm
• Количество управляемых осей: 5 осей, AC сервомотор
• Максимальный угол конусности: ±22° / 80 mm (с широкой алмазной направляющей и соплом)
• Размеры станка: 2100 x 2230 x 2175 mm
• Вес станка: 2700 kg
• Емкость бака: 650 L
