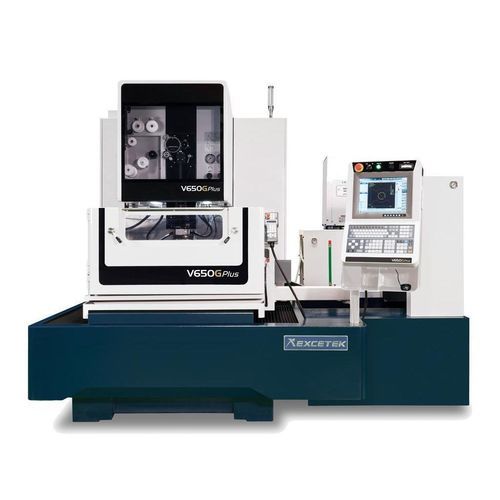

Станок электроэрозионной обработки с проводом V650G Plus

сверхточныйЧПУ

Краткое описание
V650G Plus — проволочно-электроэрозионный станок (WEDM) с 5 осями, ход X/Y 650 x 400 мм и выборным ходом Z 350 / 410 / 500 мм (высота погружения 310 мм). Диаметр проволоки 0,15–0,3 мм. Обрабатывает заготовки до 1000 x 700 x 345 мм (макс. масса 800 кг).

Технические характеристики (кратко)

• Макс. размер заготовки: 1000 x 700 x 345 mm
• Макс. масса заготовки: 800 kg
• Ход X/Y: 650 x 400 mm
• Ход U/V: 160 x 160 mm
• Ход Z: 350 / 410 / 500 mm (высота погружения 310 mm)
• Диаметр проволоки: 0,15 - 0,3 mm
• Управляемые оси: 5 осей AC сервопривод
• Макс. угол коничности: ±30° / 100 mm (с широкой алмазной направляющей и соплом)
• Габариты станка: 2520 x 2720 x 2290 mm
• Масса станка: 4400 kg
• Объем бачка: 850 L

Механическая конструкция

• Жёсткая U/V ферменная конструкция и чугунная база для размеров стабильности и точности.
• Нержавеющий рабочий стол (твердость ок. HRC 50) и литые узлы, спроектированные по результатам FEA для повышения жёсткости.
• Водяное охлаждение нижнего рычага для снижения теплового расширения при длительных циклах.
• Широкая база станка для повышения стабильности под нагрузкой.

Интеллектуальный режим обработки

• Графический HMI с эргономичным интерфейсом для упрощения работы.
• Функции: позиционирование заготовки, данные по обслуживанию и диагностике, поиск технологических данных и графические инструменты для помощи в программировании и наладке.

Автоматическое протягивание проволоки (AWT)

• Обеспечивает непрерывную беспилотную работу с автоматическим протягиванием в точках обрыва.
• Функция отжига улучшает прямолинейность проволоки; практически 100% надёжность протягивания без возврата к стартовому отверстию.
• Протягивание под водой выполняется без слива бачка.
• Функция мульти-отверстий: при неудачном протягивании система пропускает отверстие, фиксирует его положение и повторяет попытку позже.
• Протягивание с водяной струёй для высоких заготовок или погружной обработки.

Технология резки

• Контролируемые стратегии уменьшают конусность и улучшают качество поверхности для типов A–D.
• Новый микронный цикл финишной обработки и стратегии управления углами минимизируют следы проволоки.

Система удалённого мониторинга

• Удалённый мониторинг состояния машины, отслеживание операций и базовая диагностика.

Комплектация
Стандартные принадлежности

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 pcs
• Алмазная направляющая x 2 pcs
• Верхняя и нижняя промывочные насадки x 2 комплекта
• Энергетические пластины x 2 pcs
• Латунная проволока x 1 бобина
• Прижимной инструмент x 1 комплект
• Шаблон вертикальной юстировки x 1 комплект

Опции

• Линейная шкала оси XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Двойная дверь
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Трансформатор 15KVA
• Сигнальная башня
• Сервис SMS
• Remote Monitor System
• Super Finish Circuit

Технические данные

• Модель: V650G Plus
• Серия: G Plus Series
• Макс. размер заготовки: 1000 x 700 x 345 mm
• Макс. масса заготовки: 800 kg
• Ход X/Y: 650 x 400 mm
• Ход U/V: 160 x 160 mm
• Ход Z: 350 / 410 / 500 mm (высота погружения 310 mm)
• Диаметр проволоки: 0,15 - 0,3 mm
• Управляемые оси: 5 осей AC сервопривод
• Макс. угол коничности: ±30° / 100 mm (с широкой алмазной направляющей и соплом)
• Габариты станка: 2520 x 2720 x 2290 mm
• Масса станка: 4400 kg
• Объем бачка: 850 L
