Станок электроэрозионной обработки с проводом NP400L CE

с проводомсверхточный

Обзор продукта

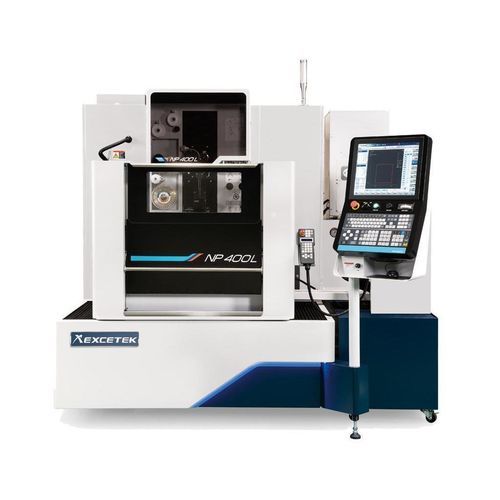

Проволочно-электроэрозионный станок NP400L CE погружного типа, предназначен для точной обработки контуров и тонкой отделки металлических деталей. Ходы основных осей: X/Y 400 x 300 мм; U/V 80 x 80 мм; Z 220 мм. Подходит для многопредметного производства и безнадзорной работы.

Основные преимущества

• Соответствие TÜV CE по безопасности и конструктивным требованиям.
• Сдвижная моторная дверь для экономии места установки и облегчения доступа.

Ключевые характеристики

• Точность
  • Smart Corner Control, стабильная обработка разрядом и Super Finish Circuit (SFC) для улучшения размерной точности и качества поверхности.
• Эффективность
  • Модуль DPM, управление метками точности и генератор Electrolysis Free (EF) для оптимизации режущих характеристик.
• Экономичность
  • Интеллектуальный контроль доступа и функции снижения расхода проволоки для уменьшения эксплуатационных затрат.
• Интеллектуальная сеть
  • Удалённый мониторинг, подключение контроллера и поддержка портативных устройств для надзора за процессом.
• Автоматизация
  • Высокоскоростная автоматическая протяжка проволоки (AWT), роботизированная подача деталей, автоматическое измерение и коррекция зондом для сокращения времени наладки.

Система привода с линейным валом
Температурно управляемый линейный двигатель с водяной циркуляцией для уменьшения тепловых смещений и повышения точности обработки. Включает цифровые линеарные шкалы с разрешением 0,1 µm и контроллер для точного позиционирования и сверхтонкой обработки.

Auto Wire Threading (AWT)

• Возможность протяжки в погруженном состоянии до 200 мм.
• Протяжка от точки обрыва на толщине до 400 мм.
• Пример цикла AWT высокой скорости: для толщины 100 мм - отжиг и резка проволоки: 10 с; протяжка: 10 с.
• Надёжный AWT поддерживает непрерывную автоматическую работу; функция водяной струи позволяет протяжку на деталях до 500 мм.

Онлайн-измерение и обработка нескольких деталей
Интегрированные измерение и калибровка на столе значительно сокращают время наладки и ошибки. Макрокоманды автоматизируют измерение и калибровку опорных точек; прямые измерения на столе исключают ошибки при снятии/установке. Поддерживает автоматическую компенсацию 3D плоскостности и параллельности и автоматический переход к следующей детали.

Технология резки (таблица)

• Тип A: Without control: 0 ; Using control: 0
• Тип B: Without control: 0 ~ -2 µm ; Using control: -8 ~ -10 µm
• Тип C: Without control: 0 ; Using control: 0
• Тип D: Without control: 0 ~ -2 µm ; Using control: -8 ~ -10 µm

Детали конструкции станка

• Жёсткая U/V ферменная конструкция для повышения жёсткости.
• Рабочий стол из нержавеющей стали, закален до примерно HRC 50°.
• Отливки машины разработаны с учётом FEA-анализа для повышения жёсткости.
• Основание машины с особо широкой опорой для стабильности.

Улучшенная управляемость

• Графический HMI с эргономикой для простоты эксплуатации.
• Функции позиционирования деталей, информация по техобслуживанию и диагностике, поиск технологических данных доступны в интерфейсе.
• Четырёхсторонний закалённый нержавеющий стол; TÜV сертифицированные средства безопасности; моторная сдвижная дверь для компактной установки.

Комплектация
Стандартные принадлежности

• Линейная шкала осей XY
• Латунная проволока x 1 катушка
• AWT (Auto Wire Threading)
• Набор зажимных инструментов x 1
• Ионообменная смола x 10 L
• Шаблон вертикального выравнивания x 1 набор
• Бумажный фильтр x 2 шт
• Алмазный направляющий x 2 шт
• Верхняя и нижняя промывочные сопла x 2 набора
• Зажимные пластины x 2 шт

Опции

• Зажимная балка
• Ось W
• AVR 15 KVA
• Jumbo feeder L-50A
• Трансформатор 15 KVA
• Служба коротких сообщений (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Система автоматического измерения
• Super Finish Circuit

Технические характеристики

• Модель: NP400L CE (погружного типа)
• Макс. размер заготовки: 750 x 550 x 215 мм
• Диаметр проволоки: 0,15 - 0,3 мм
• Макс. вес заготовки: 500 кг
• Управляемые оси: ось XY линейный мотор; оси U, V, Z AC серводвигатель
• Ход стола (X Y): 400 x 300 mm
• Макс. угол коничности: ±22° / 80 mm с широкой алмазной направляющей и соплом
• Ход U & V: 80 x 80 mm
• Габариты станка: 2260 x 2525 x 2100 mm
• Ход Z: 220 mm
• Вес станка: 3050 kg
• Объём бака диэлектрика: 650 L
• Деионизатор: авто
• Бумажный фильтр: 2 шт
• Охлаждающая установка: авто
