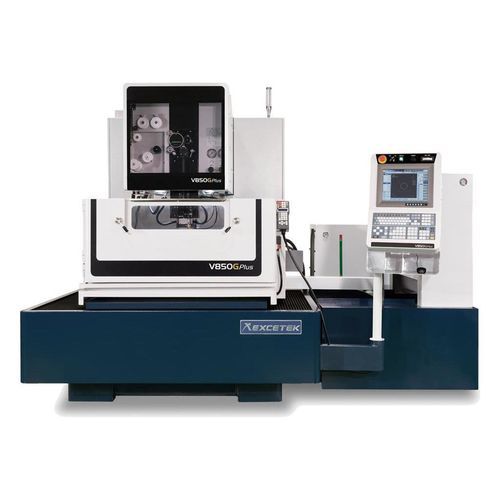

Станок электроэрозионной обработки с проводом V850G Plus

с проводомЧПУ

Краткое описание
Проволочно-электроэрозионный станок для прецизионной резки с ходами X/Y 800 x 500 мм, U/V 160 x 160 мм, Z 350 мм (погружная высота 310 мм).

Обзор

• Серия G Plus разработана для автоматизированной проводной резки с минимальным участием операторов.

Характеристики

• Smart & Easy: несколько технологий резки, интуитивный интерфейс, удалённый доступ и удобные функции управления.
• Высокоскоростная и надёжная AWT: автоматическая протяжка проволоки для пазов и под водой, снижает участие оператора в многомодельном производстве.
• Улучшенная производительность обработки: модуль DPM, стабилизатор разряда, улучшенные стратегии управления углами, ручная обработка радиусов и новая микронная схема доводки для минимизации следов проволоки.
• Энергосбережение и низкие эксплуатационные расходы: интеллектуальное управление питанием, компенсация расхода проволоки и упрощённое обслуживание.

Механическая структура

• Жёсткая решётчатая конструкция U/V.
• Рабочий стол из нержавеющей стали закален до HRC 50°.
• Отливка корпуса машины оптимизирована с помощью FEA для повышения жёсткости.
• Широкая база станка.
• Водяное охлаждение нижнего рычага для ограничения теплового расширения и повышения точности.
• Прочная литая чугунная конструкция как основа точности.

Интеллектуальный режим обработки

• Графическая панель HMI с эргономичной эксплуатацией.
• Функции позиционирования заготовки.
• Информация по обслуживанию и диагностике.
• Поиск технологических данных и функции помощи при эксплуатации.

Автоматическая протяжка проволоки

• Непрерывная безоператорная работа круглосуточно с автоматической протяжкой в оптимальных точках обрыва.
• Функция отжига улучшает прямолинейность проволоки при протяжке; возможна протяжка в точке обрыва без возврата к стартовому отверстию.
• Погружная протяжка позволяет выполнять протяжку во время погружной обработки без слива бака.
• Многоотверстная обработка: при неудаче повторной протяжки система пропускает отверстие и фиксирует его позицию для последующего восстановления.
• Протяжка с водяной струёй для высоких заготовок или погружной обработки.
• Примеры циклов: отжиг и резка ~10 с; протяжка ~10 с (толщина заготовки 100 мм). Поддерживается протяжка под водой в точке обрыва для больших толщин (пример: 800 мм).

Технология резки

• Тип A: Без контроля 0 | С контролем 0
• Тип B: Без контроля 0 ~ -2 µm | С контролем -8 ~ -10 µm
• Тип C: Без контроля 0 | С контролем 0
• Тип D: Без контроля 0 ~ -2 µm | С контролем -8 ~ -10 µm

Система удалённого мониторинга

• Удалённый мониторинг для наблюдения за состоянием станка и поддержки надзора за процессами обработки.

Особенности станка (высокий уровень)

• Максимальный контроль наклона ±30°/100 мм с широкой алмазной направляющей и соплом.
• Улучшения стабильности и жёсткости для точности и длительной надёжности.

Комплектация
Стандартные принадлежности

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт
• Алмазная направляющая x 2 шт
• Верхняя и нижняя промывочные насадки x 2 комплекта
• Пластины возбуждения x 2 шт
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Шаблон вертикального выравнивания x 1 комплект

Опции

• Линейная шкала для осей XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Двойная дверь
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Трансформатор 15KVA
• Сигнальная башня
• Служба коротких сообщений (SMS)
• Система удалённого мониторинга
• Super Finish Circuit

Технические характеристики

• Коммерческое наименование: V850G Plus
• Макс. размер заготовки: 1100 x 850 x 345 mm
• Макс. вес заготовки: 1100 kg
• Ход осей X/Y: 800 x 500 mm
• Ход осей U/V: 160 x 160 mm
• Ход оси Z: 350 mm (погружная высота 310 mm)
• Диаметр проволоки: 0.15 - 0.3 mm
• Число управляемых осей: 5 осей AC сервомотор
• Макс. угол конуса: ±30° / 100 mm с широкой алмазной направляющей и соплом
• Размеры станка: 2840 x 2900 x 2290 mm
• Вес станка: 5000 kg
• Ёмкость бака для воды: 1050 L
