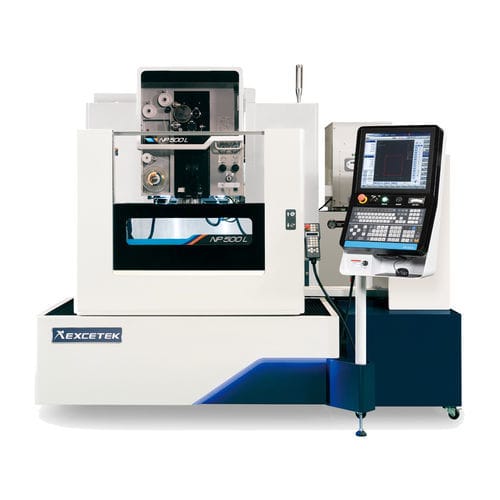

Станок электроэрозионной обработки с проводом NP500L CE

с проводомсверхточныйЧПУ

Обзор продукта
NP500L CE — погружной проволочно‑эрозионный станок (wire EDM), разработанный для точной контурной обработки металлических деталей, с удобной эксплуатацией и соответствием TUV CE.

Базовые перемещения станка

• Оси X/Y: 500 x 300 мм
• Оси U/V: 120 x 120 мм
• Ось Z: 310 мм

Особенности

• Высокая точность: Smart Corner Control, Stable Discharge обработка, Super Finish Circuit (SFC) для улучшения точности и качества поверхности.
• Эффективность: модуль DPM, управление метками точности, генератор Electrolysis Free (EF) для оптимизации циклов резки.
• Экономичность: интеллектуальный контроль доступа, снижение расхода проволоки и экономичная эксплуатация.
• Связь: удалённый мониторинг и управление, разъём контроллера, мониторинг через портативные устройства.
• Автоматизация: высокоскоростная система Auto Wire Threading (AWT), перенос заготовок робо‑рукой, автоматическое измерение и коррекция зондом.
• Механическая конструкция: жёсткая U/V ферменная конструкция; закалённый нержавеющий стол (HRC 50°); литые детали, рассчитанные методом конечных элементов, и расширенная база для повышения жёсткости.

Автоматическая протяжка проволоки

• Высокоскоростная AWT: отжиг и обрезка проволоки ~10 с; протяжка ~10 с.
• Погружная протяжка до 200 мм; протяжка от места разрыва при толщине до 400 мм; поддерживает бесперебойную 24‑часовую работу без присмотра; функция водяной струи для протяжки до 500 мм.

Онлайн‑измерение и автоматизация

• Онлайн‑измерение и калибровка перед обработкой для сокращения времени наладки; автоматическая калибровка опорной точки через макрокоманды.
• Многодельная обработка: автоматическая компенсация 3D‑плоскостности и параллельности (AR), автоматическое измерение опорной точки, AWT и автоматическое продолжение на следующую деталь.
• Применения автоматического измерения: измерение наклона, AR‑коррекция, калибровка опорной точки, послепроцессная проверка на столе для избежания ошибок при демонтаже/монтаже; отчёты измерений экспортируются.

Технология резки (таблица)

• Тип A: Без управления 0 | С управлением 0
• Тип B: Без управления 0 ~ -2 µm | С управлением -8 ~ -10 µm
• Тип C: Без управления 0 | С управлением 0
• Тип D: Без управления 0 ~ -2 µm | С управлением -8 ~ -10 µm

Стандартные аксессуары

• Линейная шкала для осей XY
• Латунная проволока x 1 катушка
• AWT (Auto Wire Threading)
• Зажимной инструмент x 1 комплект
• Ионообменная смола x 10 L
• Шаблон вертикальной выверки x 1 комплект
• Бумажный фильтр x 2 шт.
• Алмазный направляющий x 2 шт.
• Верхние и нижние промывочные сопла x 2 комплекта
• Электродные пластины x 2 шт.

Опции

• Зажимная балка
• Ось W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Трансформатор 15 KVA
• Short Message Service (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Система автоматического измерения
• Super Finish Circuit

Диэлектрический бак

• Объём бака: 750 L
• Деионизатор: автомат
• Бумажные фильтры: 2 шт.
• Чиллер: автомат

Примечания по управлению и удобству

• Графическая HMI‑панель с эргономичным дизайном; функция поиска технологических данных, информация по обслуживанию и диагностике, функции позиционирования заготовки.
• Привод линейного вала с циркуляцией воды для температурного контроля; цифровая линейка высокой точности 0,1 μm и контроллер для сверхтонкой отделки.
• 4‑сторонний закалённый нержавеющий стол с сертификацией TUV; конструкция с приводной раздвижной дверью для экономии места при установке и облегчения эксплуатации.

Технические характеристики

• Модель: NP500L CE (Submerged Type)
• Макс. размер детали: 850 x 550 x 300 mm
• Диаметр проволоки: 0.15 - 0.3 mm
• Макс. масса детали: 600 kg
• Управляемые оси: линейный двигатель XY; AC серво U/V/Z (ось Z AC серво мотор)
• Ход стола (X Y): 500 x 300 mm
• Макс. угол конусности: ±26° / 100 mm с широкой алмазной направляющей и соплом
• Ход U & V: 120 x 120 mm
• Габариты станка: 2590 x 2575 x 2165 mm
• Ход Z: 310 mm
• Масса станка: 3350 kg
• Объём диэлектрического бака: 750 L
• Деионизатор: автомат
• Бумажные фильтры: 2 шт.
• Чиллер: автомат
